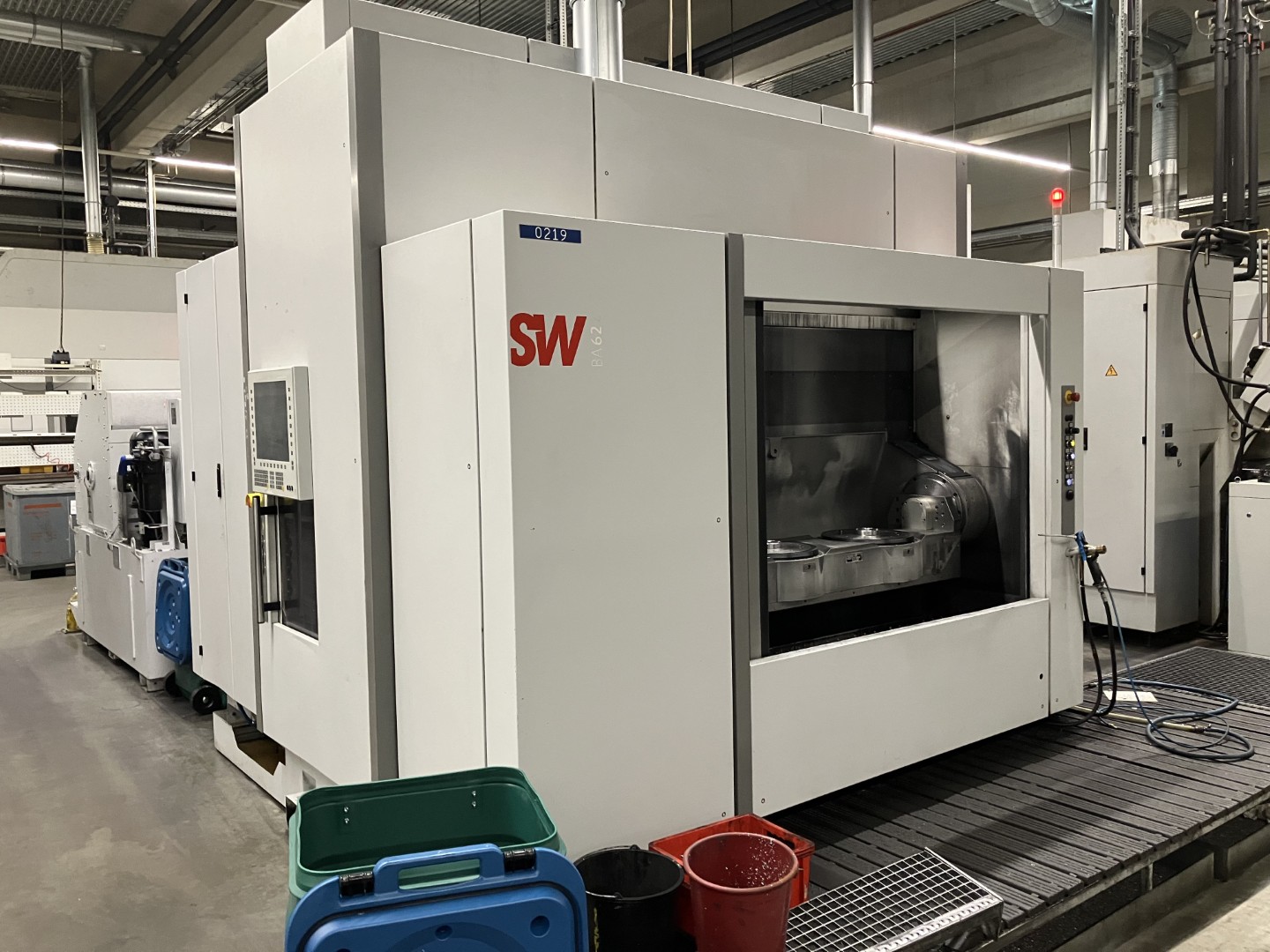

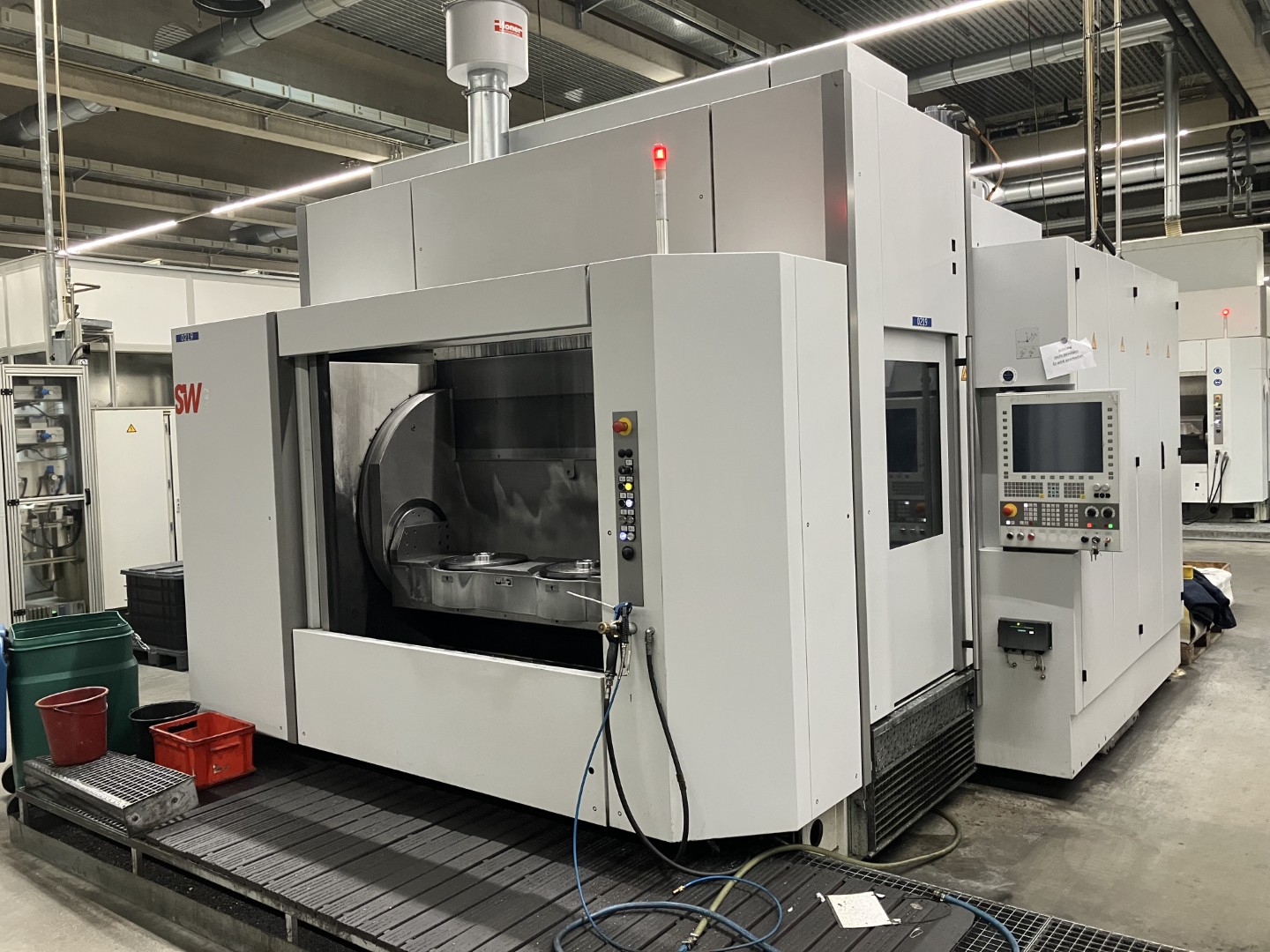

SW BA622 dvouvřetenové obráběcí centrum BA2353, použité
Podrobnosti na
| Obráběcí centrum | Horizontální |
| Výrobce | SW |
| Model | BA 622 |
| Rok výroby | 2018 |
| pracovní doba | 38153h |
Technické údaje
- Řídicí systém: Siemens 840 D SL
- Verze se 2 nezávislými osami Z
Vřeteno HSK 100 s 375 Nm (2x)
- Motor vřetena! V asynchronní technologii AC
- se zapojením hvězda-trojúhelník
- Rozsah otáček 1 - 10 000 ot/min
- Výkon (25% pracovní cyklus) 30 kW/730 ot./min.
- Točivý moment (25% pracovní cyklus) 375 Nm
- Jmenovitý výkon 20 kW/730 ot/min
- Jmenovitý točivý moment 266 Nm
- Doba náběhu 1,70 s (n = 0-10 000 ot./min)
- Rozsah přepínání hvězda - 3000 ot/min - delta
- Průměr ložiska vřetena 100 mm
- Uspořádání předních ložisek 4násobné T-0-T
- Mazání vřetena 01-mlmal mazání
- Rozhraní dutého hřídele nástroje OIN69893-HSK-A100
- Mechanicky ovládaný upínač nástrojů
- Upínací síla > 46 kN
- Přenos média, radiální, čisticí vzduch, ovládání systému pánve
- Přenos média, centrální, chladicí mazivo: emulze, olej < 80 barů
- Přenos média, centrální, MMKS: aerosol < 5 barů
Kompenzace kroucení
Hydraulický kompenzační modul pro 4. osu. Používá se pro zařízení citlivá na zkroucení a mimo středové zatížení. Kompenzační moment (nastavitelný) < 450 Nm Konstantní krouticí moment 1,8 Nm/bar.

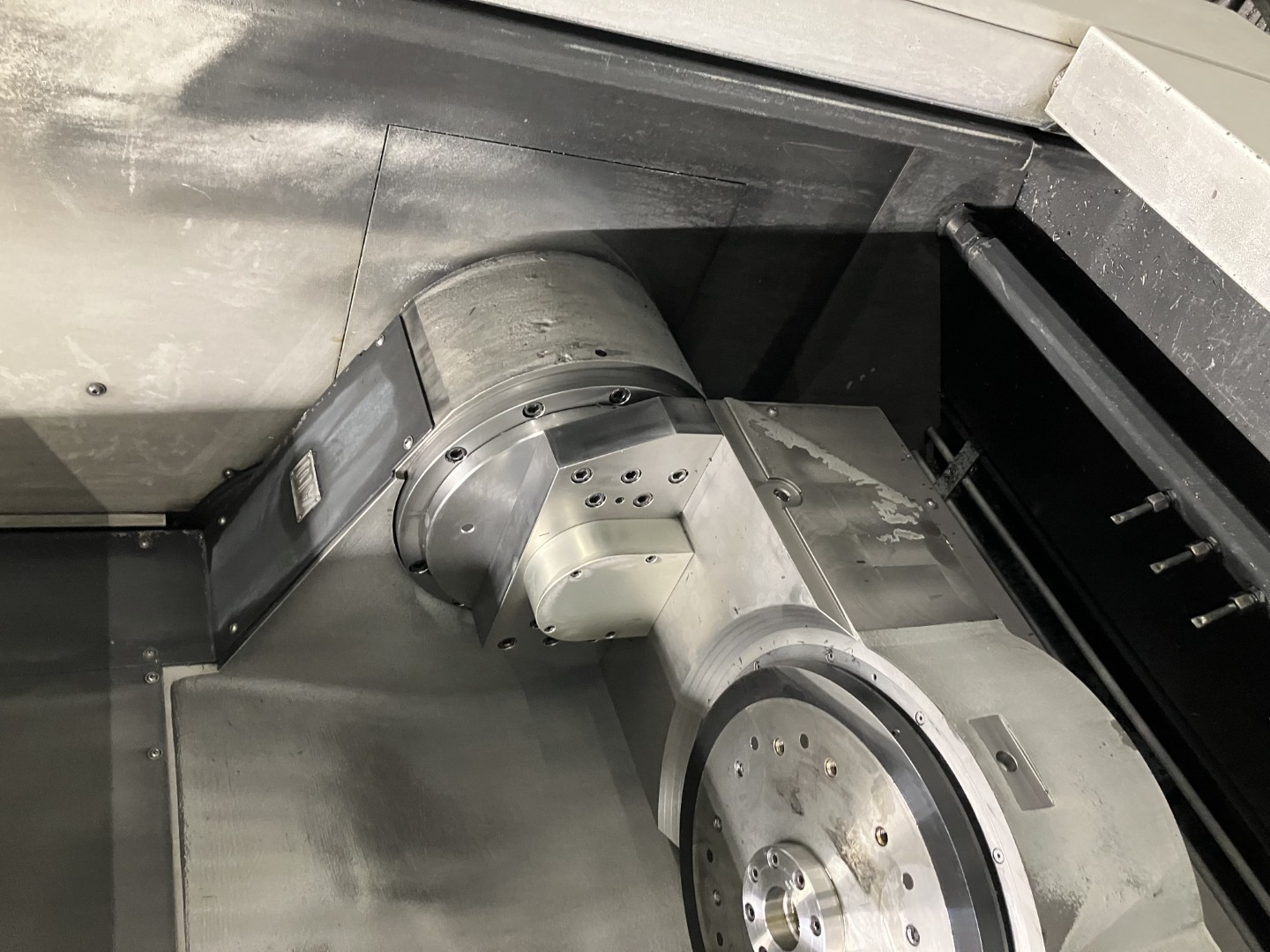

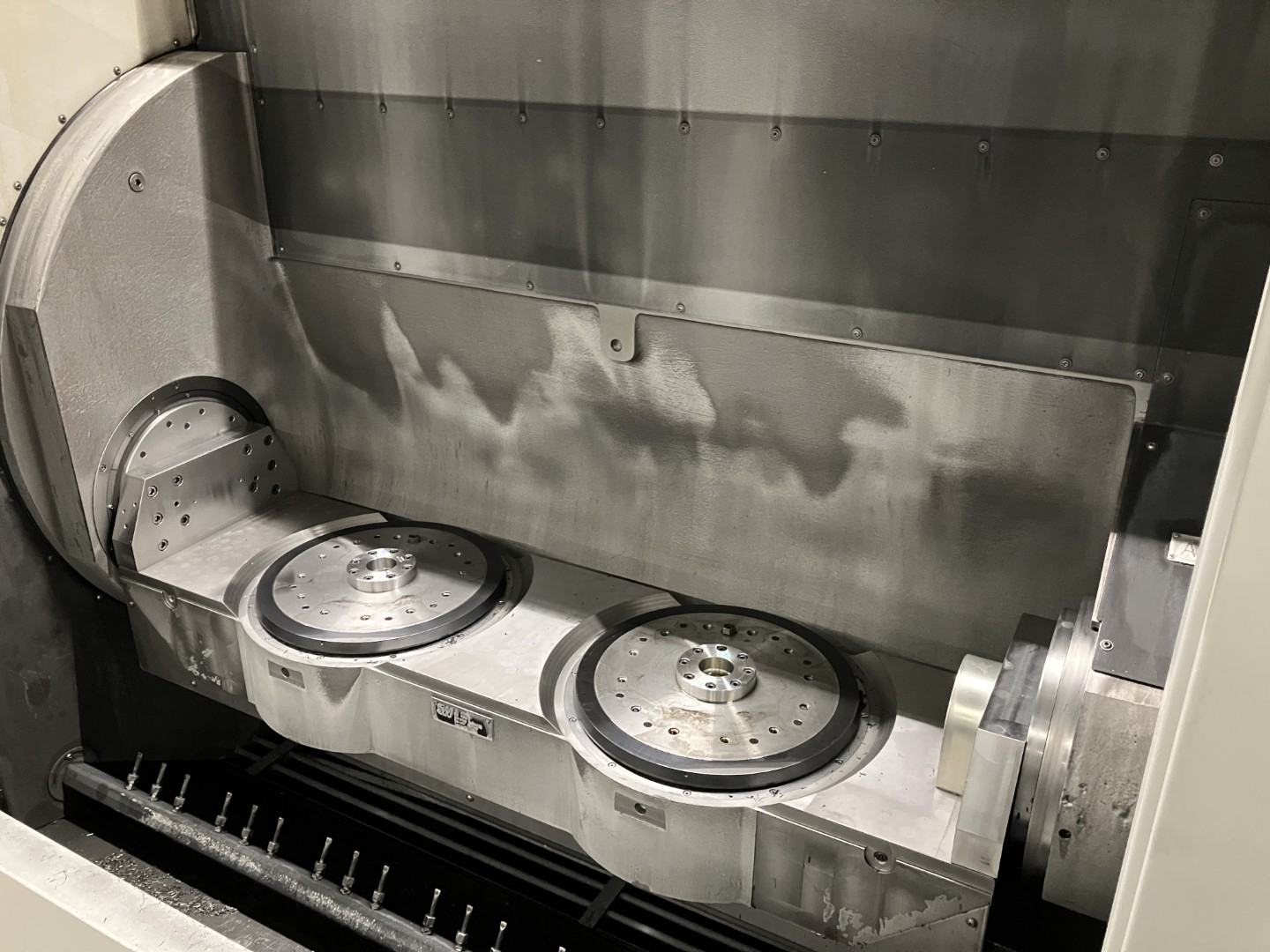

5. osa, 2násobný přímý pohon
Skládá se z:

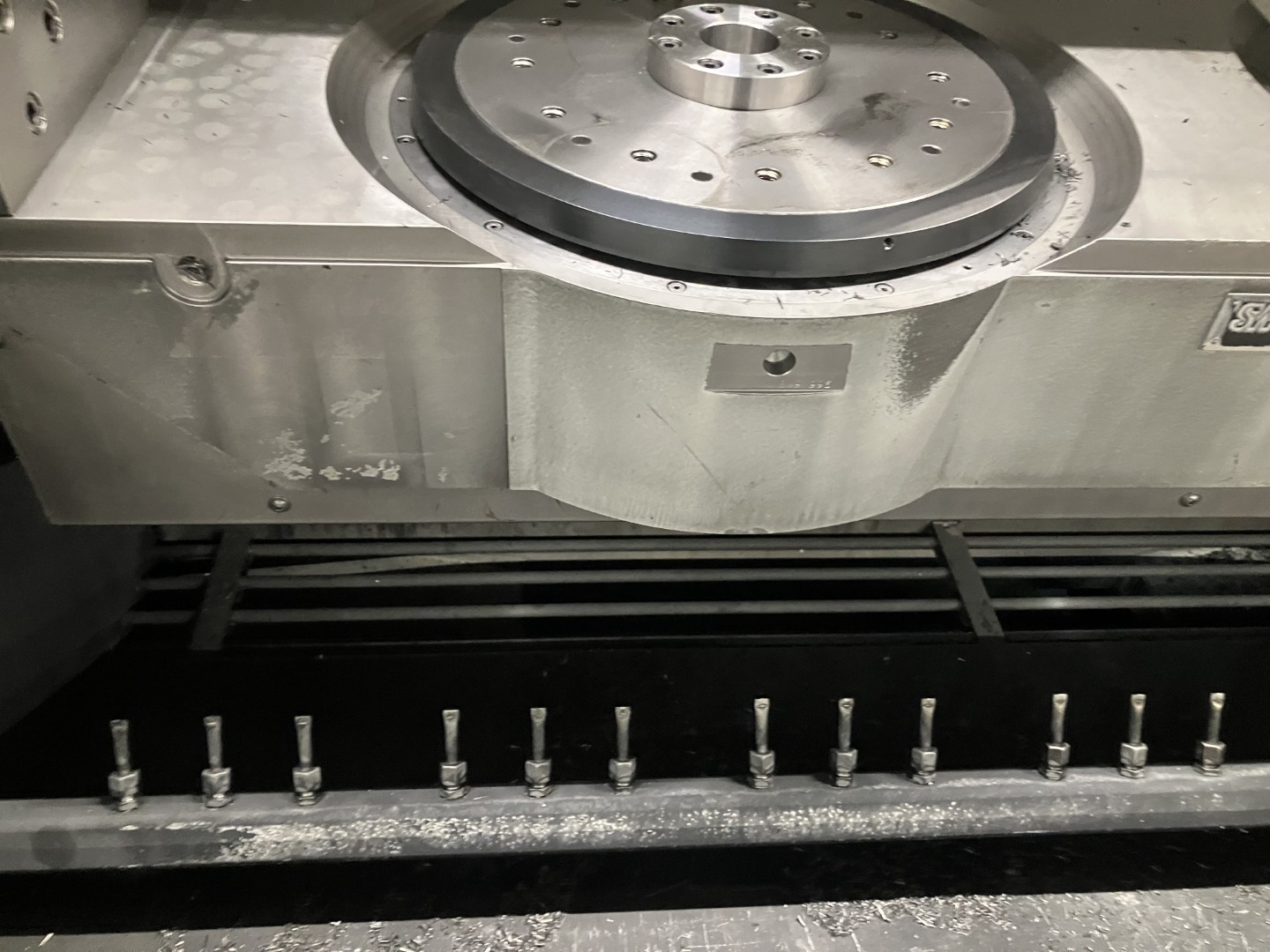

- 2 NC stolů s přímým pohonem
2x 0 340 mm (osa C1/C2 nebo W1/IN2) instalované ve společném příčném nosníku.
- Přímé, absolutní měření úhlu
- Max. rozměry přípravku 2x 0 600 x 225 mm (400 mm)
- Max. hmotnost přípravku 2x 120 kg
- Špičkový krouticí moment 490 Nm
- Jmenovitý krouticí moment 350 Nm
- Maximální otáčky 50 ot/min
- Tolerance polohy bez zatížení Tp" 1 r:r
- Tangenciální točivý moment 2000 Nm Mechanicky upnutý, hydraulicky uvolněný
- Zátěžový moment 150 Nm
Rotační rozdělovač
- Pro pracovní oblasti 1 a 2 (osa A, lJ)
- Nekontrolovaný - utěsněný proti úniku oleje
- Jmenovitá velikost NG 5
- Dráha rozdělovače 10
- Max. provozní tlak hydrauliky 250 bar
- Max. provozní tlak pneumatiky 8 bar (přiřazení přípojek podle standardního přiřazovacího plánu)

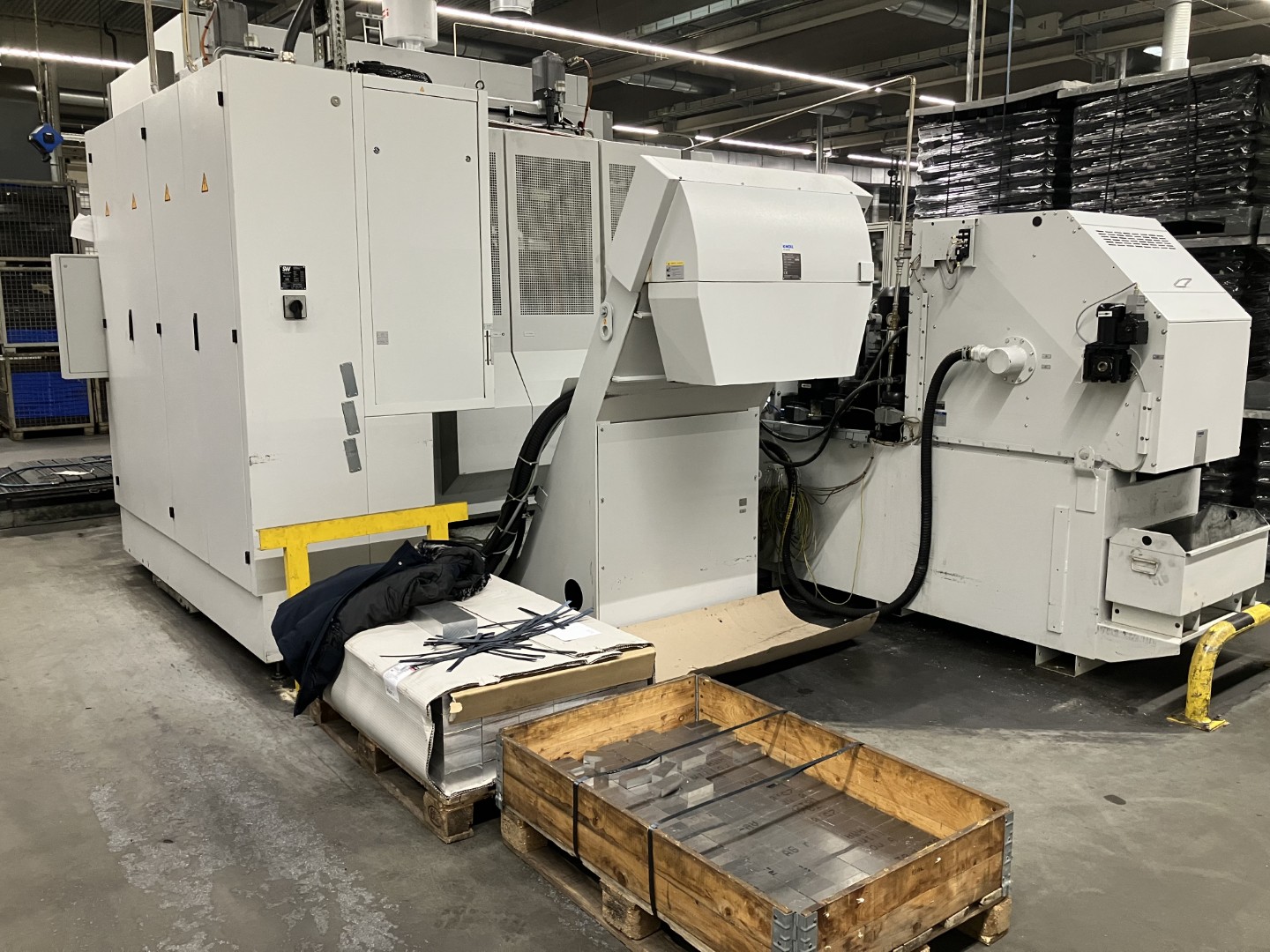

Shrnovací dopravník (dvoudílný)
(krátké, zlomené třísky, jehličkové třísky, odlitkové třísky, odlitkové otěry, bez hrudek, bez rohoží)
- Vhodný pro třísky < 100 mm
-Šířka dopravníku 1000 mm-
Výška výsypky 1100 mm
- Filtr na špinavou vodu, štěrbinové síto w= 0,35 mm
- Čerpadlo na špinavou vodu 400 l/min/ 1,5 baru
- Obsah uhelného prachu cca 0,3 m

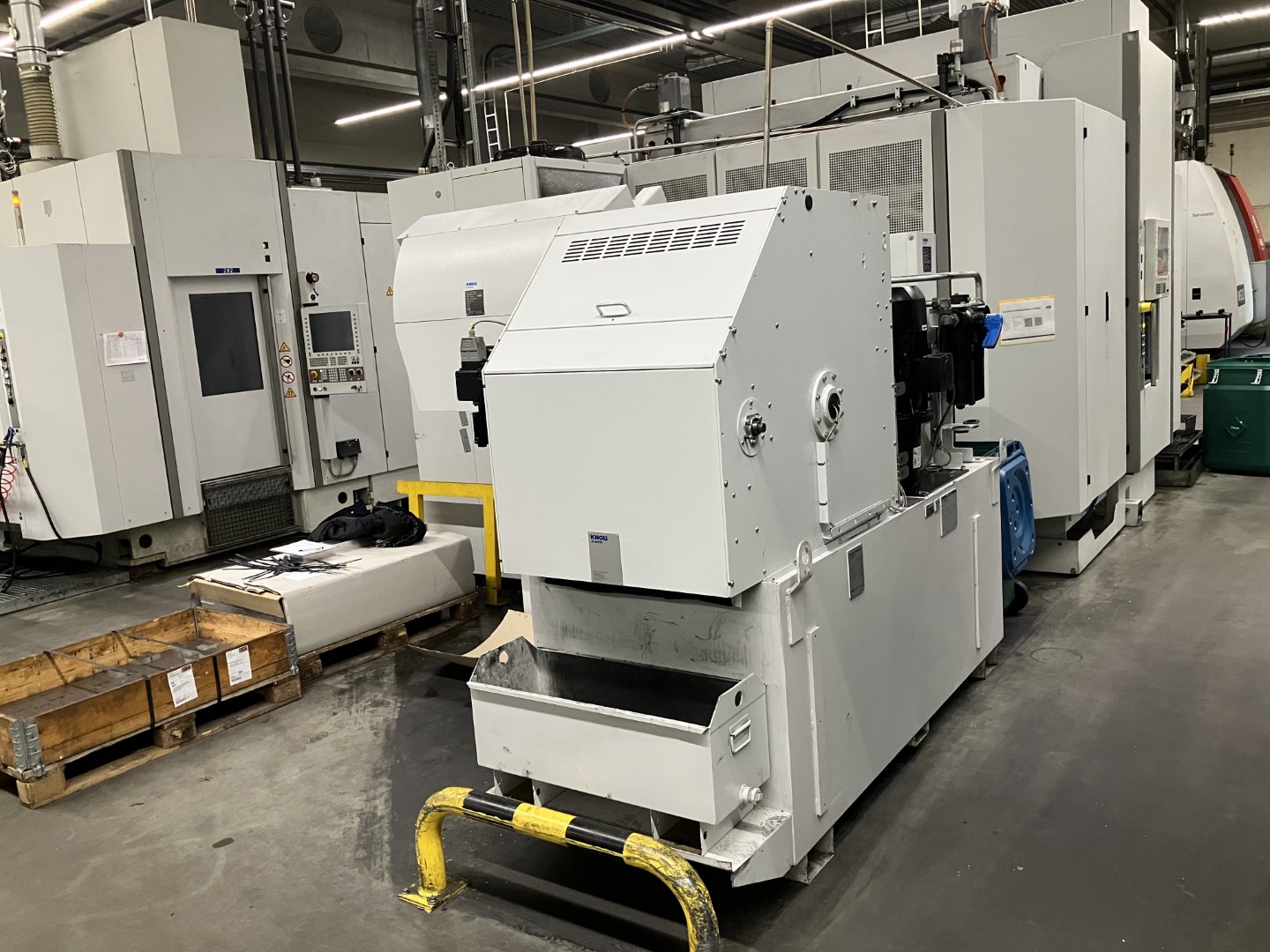

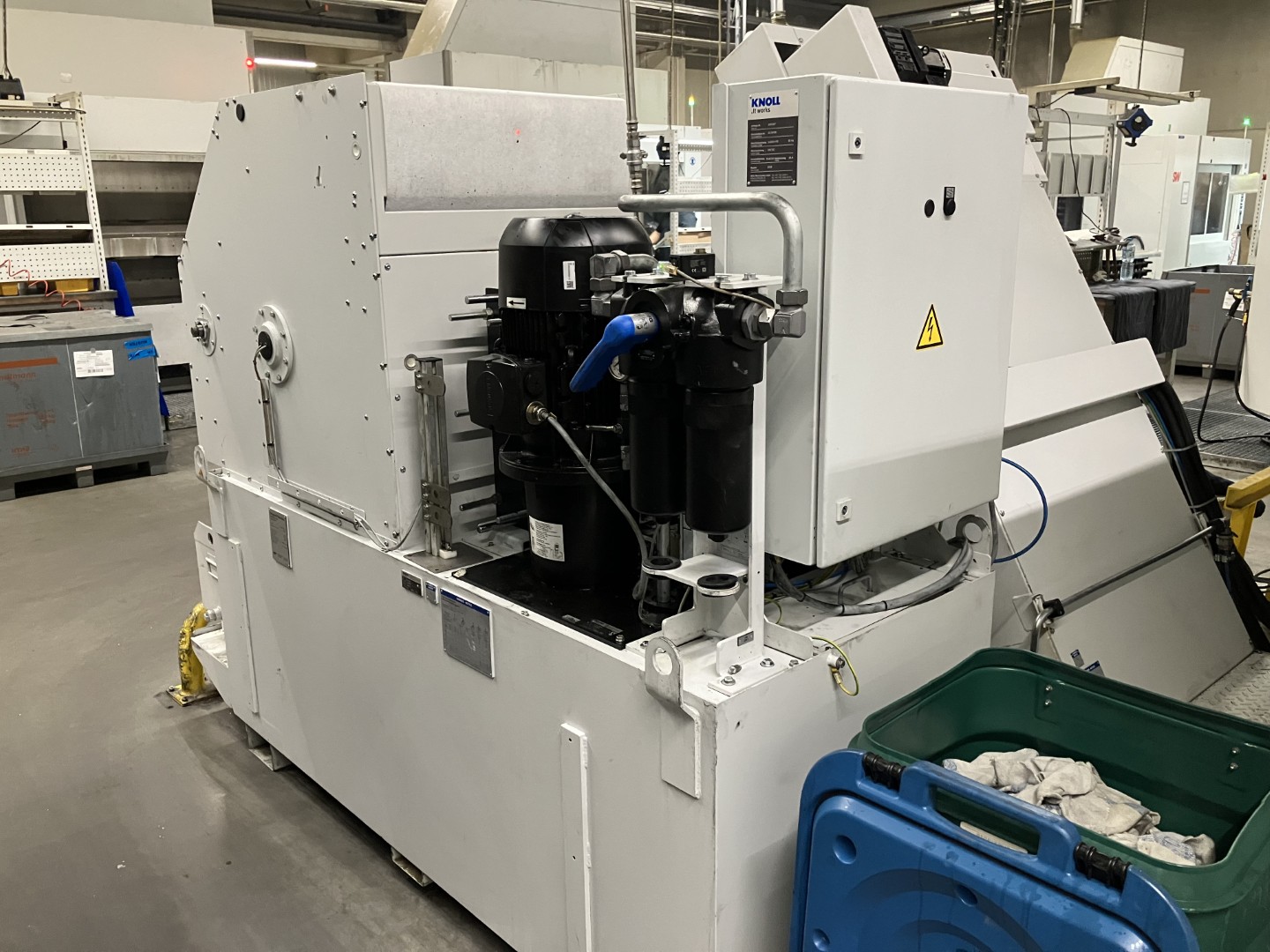

Filtrace chladicího prostředku přes kompaktní pásový filtr
Čištění v celém průtoku Horní kompaktní papírový pásový filtr pro emulzi chladicího prostředku
- Jmenovitý průtok 400 Vmln
- Jmenovitá přesnost filtru 25 μm
- objem nádrže 1,2 m
- Nízkotlaké čerpadlo 200 Vmin při 3 barech
- Vysokotlaké čerpadlo, max. 75% EO 40 Vmln při 40 barech
- Výměník tepla pro chlazení uhelného prachu prostřednictvím centrálního chladicího systému stroje
Pneumatické ovládání, základní modul
- Pneumatický řídicí systém pro držáky reklamních zásobníků nebo upínacích prvků
- Měření průtoku - integrovaná funkce blow-off
- Po 2 sondách pro stůl 1 a 2
- Současné měření na straně nakládky 2 profilové kontroly pro stůl 1 nebo 2, odpovídající volbě - Detekovatelná mezera >/= 0,05 mm, odpovídající provedení zařízení
- Pohodlná diagnostika a nastavení prostřednictvím SW-HMI
- Zjištěné hodnoty se automaticky aktivují výběrem zařízení
Detekce zlomení nástroje, indukční

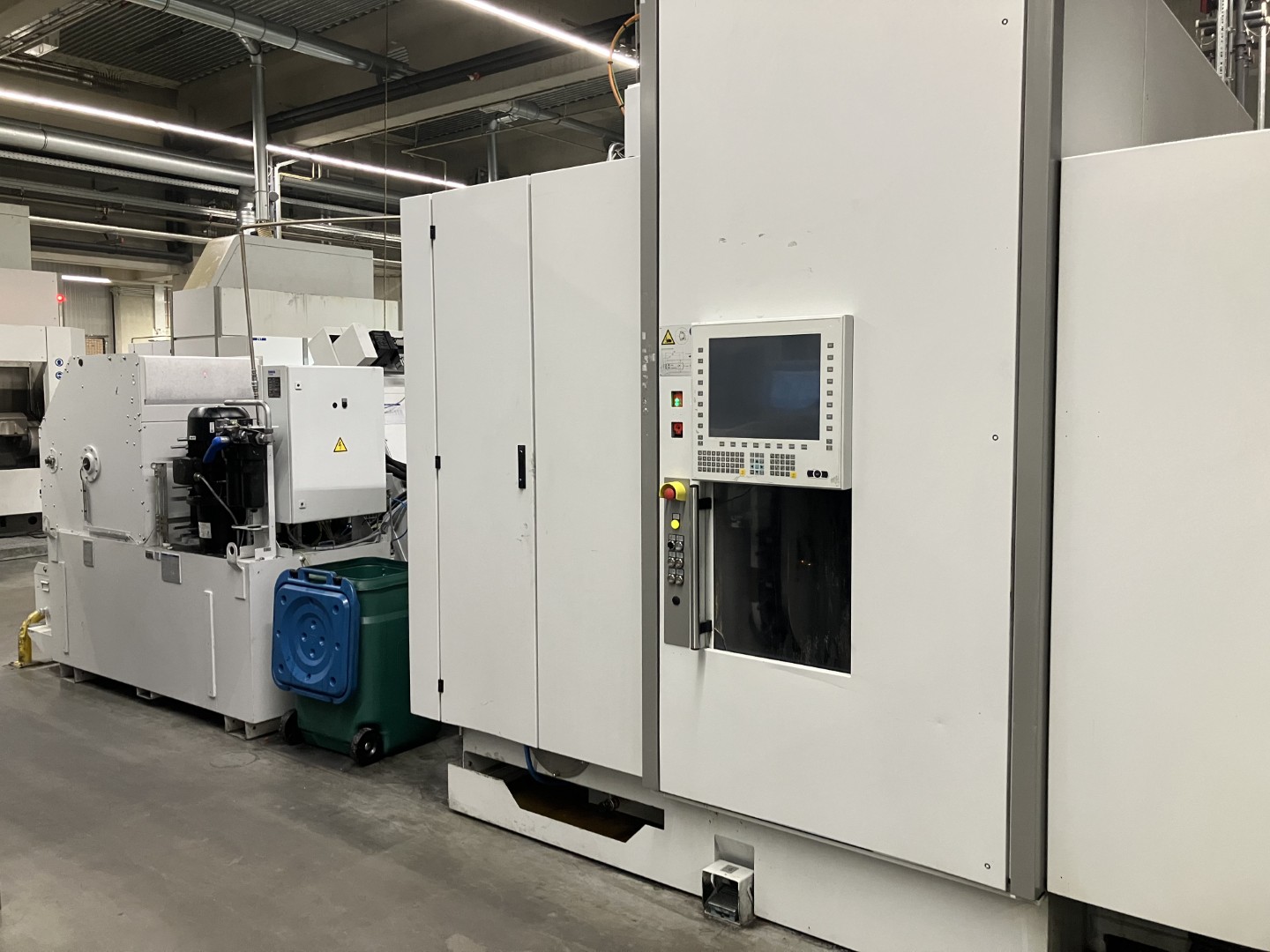

Přídavný ovládací panel, 19 palců
Kódování nástrojů Balluff s kódováním čipů V držáku nástroje.
PROFIBUS pro automatizaci
| Dodací lhůta | ihned |
| Cena | na vyžádání |
