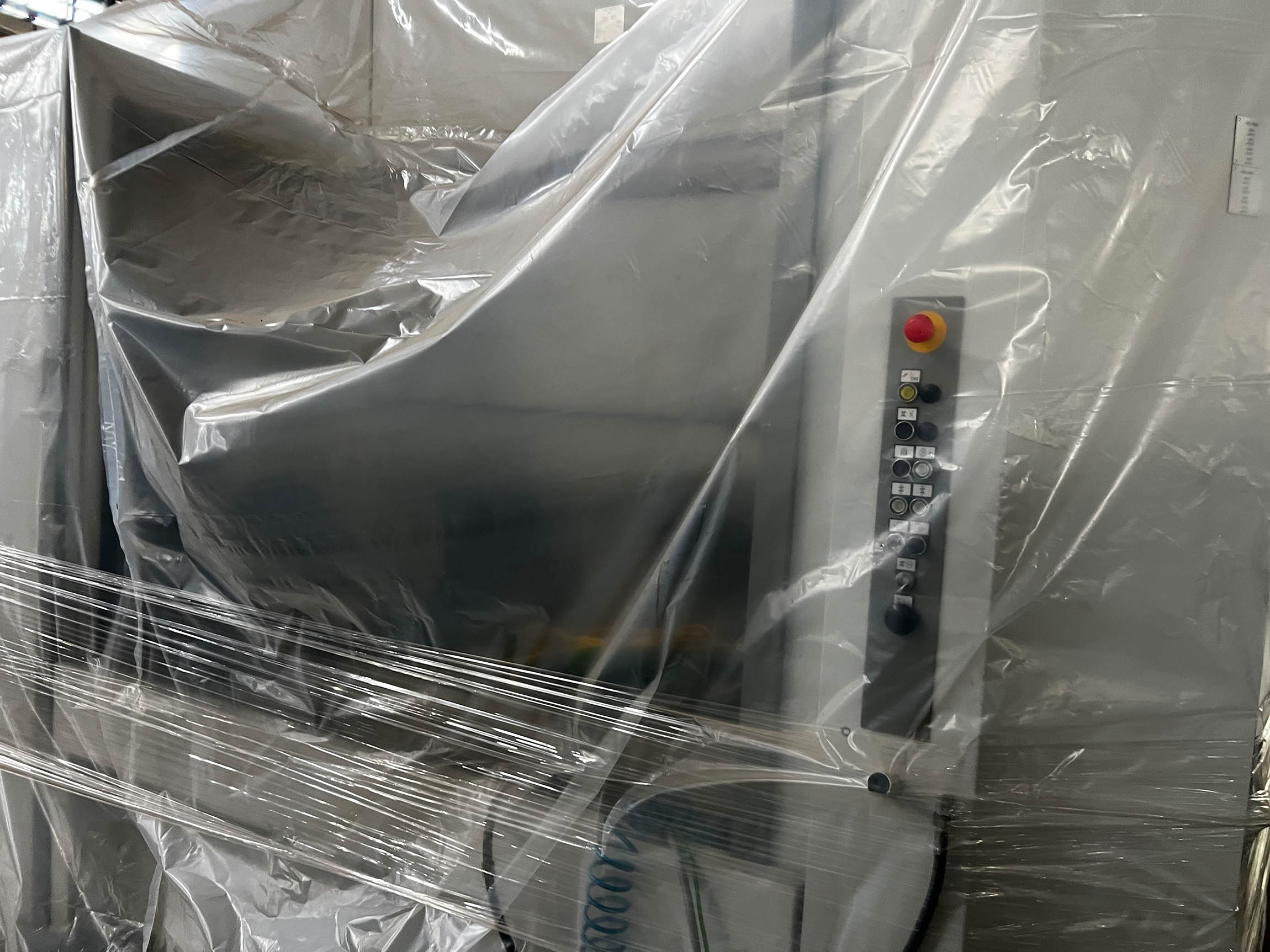

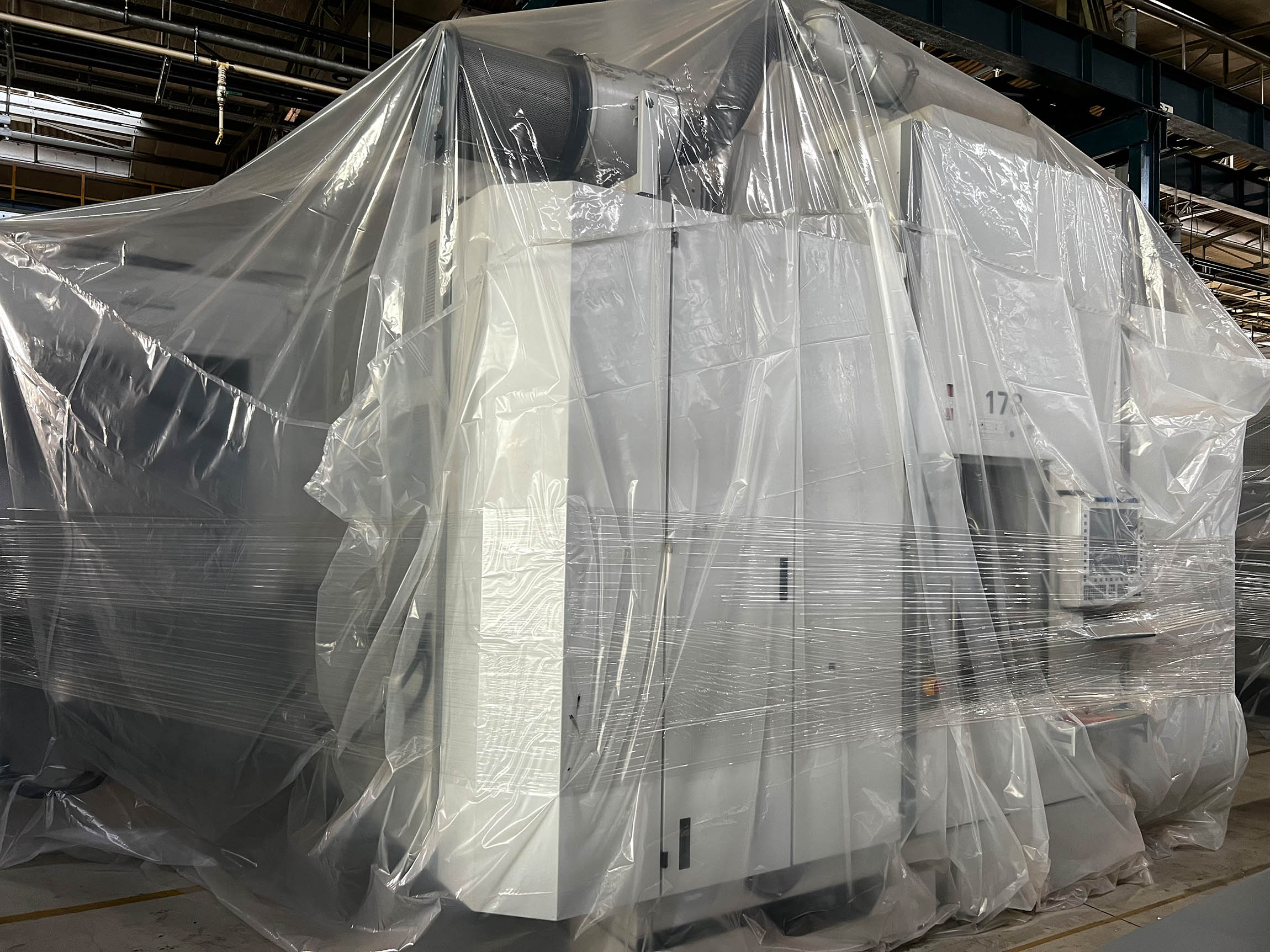

SW BA W08-22 5osé dvouvřetenové obráběcí centrum BA2407, použité
Podrobnosti na
| Obráběcí centrum | Horizontální |
| Výrobce | SW |
| Model | BA W08-22 |
| Rok výroby | 2020 |
| Provozní hodiny | přibližně h |
| Doba chodu vřetena | cca h |
Technické údaje
- Řídicí systém: Siemens SINUMERIK 840 D Solution Line
- Provedení se 2 nezávislými osami Z
- Vřeteno HSK A63 s točivým momentem 80 Nm (2x)
- Rozsah otáček 17 500 ot/min
- Výkon 35 kW
- Točivý moment 80 Nm
- Jmenovitý výkon 26 kW
- Jmenovitý točivý moment 60 Nm
Pohony posuvu
- Lineární motory Siemens, typ 1FN3
- Systém přímého absolutního měření polohy
- X1/X2, Y a Z1/Z2, každá z nich je navržena jako lineární osa
Technické údaje:
Osa Rychlý posuv Zrychlení
- X 120 m/min 10 m/s²
- Y 120 m/min 11 m/s²
- Z 120 m/min 20 m/s²
Zásobník nástrojů
- Řetěz zásobníku vedený po vodicích lištách
- Systém odebírání
- Kapacita: 84 nástrojů (2 × 42 pozic)
- Držák nástroje kompatibilní s vřetenem HSK 63
- Správa nástrojů: kódování pevných pozic
- Max. délka nástroje: 550 mm
- Čištění povrchu na straně zásobníku
- Držák nástroje: HSK-A63
- Posuvná síla > 18 kN
2 sady rozdělovačů oleje pro NC otočný stůl
- pro pracovní oblasti 1 a 2 (osy A a U)
- NW6 – bez regulace
- utěsněno proti úniku oleje
- 12 rozvodných drah
- max. hydraulický provozní tlak 250 bar
- max. provozní tlak v pneumatickém systému 8 bar
2 sady podpěr upínacího můstku
2 sady pro přípravu na kompenzaci kroutivých sil
- Příprava pro hydraulický kompenzační modul pro 4. osu při použití upínacích přípravků citlivých na krouticí momenty, jakož i při excentrickém zatížení
5. osa, dvojitý přímý pohon
zahrnující:
- 2 NC stoly s přímým pohonem, 0 340 mm
(osy C1/C2 nebo W1/W2)
namontovaných na společném příčníku - přímé, absolutní měření úhlu
- Max. rozměry upínacího přípravku/obrobku: 2 × 0800 × 280 (640) mm
- Max. hmotnost upínacího zařízení/obrobku: 2 × 150 kg
- Špičkový točivý moment: 990 Nm
- Max. otáčky: 50 ot./min
- Přesnost polohování ± 5"
- Tangenciální točivý moment 3000 Nm mechanicky upnutý, hydraulicky uvolňovaný
- včetně rozdělovače oleje, NG 6, neregulovaný, utěsněný proti úniku oleje, kompletní montáž na zásuvnou spojku podpěry upínacího můstku (rozložení vývodů podle standardního schématu)
Modul hydraulické upínací základny
Upínání obrobku nad sedlovými ventily pro dvojčinné upínací válce
- Jmenovitá velikost NG 6
- Regulační ventil tlaku, max. 250 bar
- Škrticí zpětný ventil v A a B
- Sledování upínacího tlaku pomocí horního elektrického snímače tlaku
- Upínací tlak je udržován pomocí sedlových ventilů při otevřených nakládacích dveřích nebo v případě poruchy systému
- Pro usnadnění výměny upínacího zařízení lze sedlové ventily deaktivovat po skupinách prostřednictvím řídicího systému PLC
- 1 upínací okruh v pracovní oblasti 1
- 1 upínací okruh v pracovní zóně 2
- Vstupy a výstupy programovatelné prostřednictvím 2. kanálu NC řídicího systému
2 × 3 upínací okruhy – další prvky pro každou pracovní skupinu
Pneumatický zesilovač tlaku
Zesilovač tlaku pro zvýšení tlaku vzduchu na 7 barů pro upnutí osy Y.
Minimální tlak musí být 5,5 bar.
Centrální zařízení pro chladicí kapalinu
Škrabkový pásový dopravník
(krátké, zlomené třísky, jehlicovité třísky, odlitky, odlévací špína; bez hrudek, bez spleti)
- vhodný pro délky třísek < 100 mm
- Šířka dopravníku 1000 mm
- Výška výsypu s násypkou 1100 mm
- Filtr na odpadní vodu, štěrbinové síto, šířka štěrbin = 0,35 mm
- Čerpadlo odpadní vody 400 l/min
- Objem chladicí kapaliny cca 0,3 m³
1x odlučovač emulzní mlhy
- Dvoustupňová odstředivka
- Průtok vzduchu 1200 m³/h
- Průtok vzduchu 1 200 m³/h
- Rychlost výměny vzduchu > 400 1/h
Automatické nakládací dveře
- otevírání/zavírání, bezpečnostní mechanismus dvířek pomocí kontaktní lišty
Automatický oplachovací cyklus pro vkládací prostor
- pro obrobky a upínací zařízení v nakládací zóně
- programovatelné přes druhý kanál NC řídicího systému
- automatický start nebo ruční ovládání pomocí tlačítek
Monitorování nástrojů a systému Planar
- Pneumatické monitorování nástrojů a rovinného systému.
- V případě překročení tolerance se proces výměny nástroje a čištění provede třikrát.
- Aktivace a výběr úrovní tolerance se provádí individuálně pro každý nástroj prostřednictvím softwarového rozhraní HMI.
Řízení polohy, základní modul
- Pneumatický řídicí systém pro podpěru obrobku nebo upínací prvky
- Měření průtoku
- S integrovanou funkcí volného průtoku
- 2 tlaková vedení pro stranu A a stranu U
- Současné měření na straně přívodu
- 2 zkušebních vedení na straně A nebo U, podle volby
- Zjistitelná mezera >/= 0,05 mm
- Pohodlná diagnostika a nastavení pomocí softwarového rozhraní HMI
- Naměřené hodnoty se automaticky aktivují výběrem upínacího přípravku
Sledování životnosti nástroje a automatický výběr náhradních nástrojů

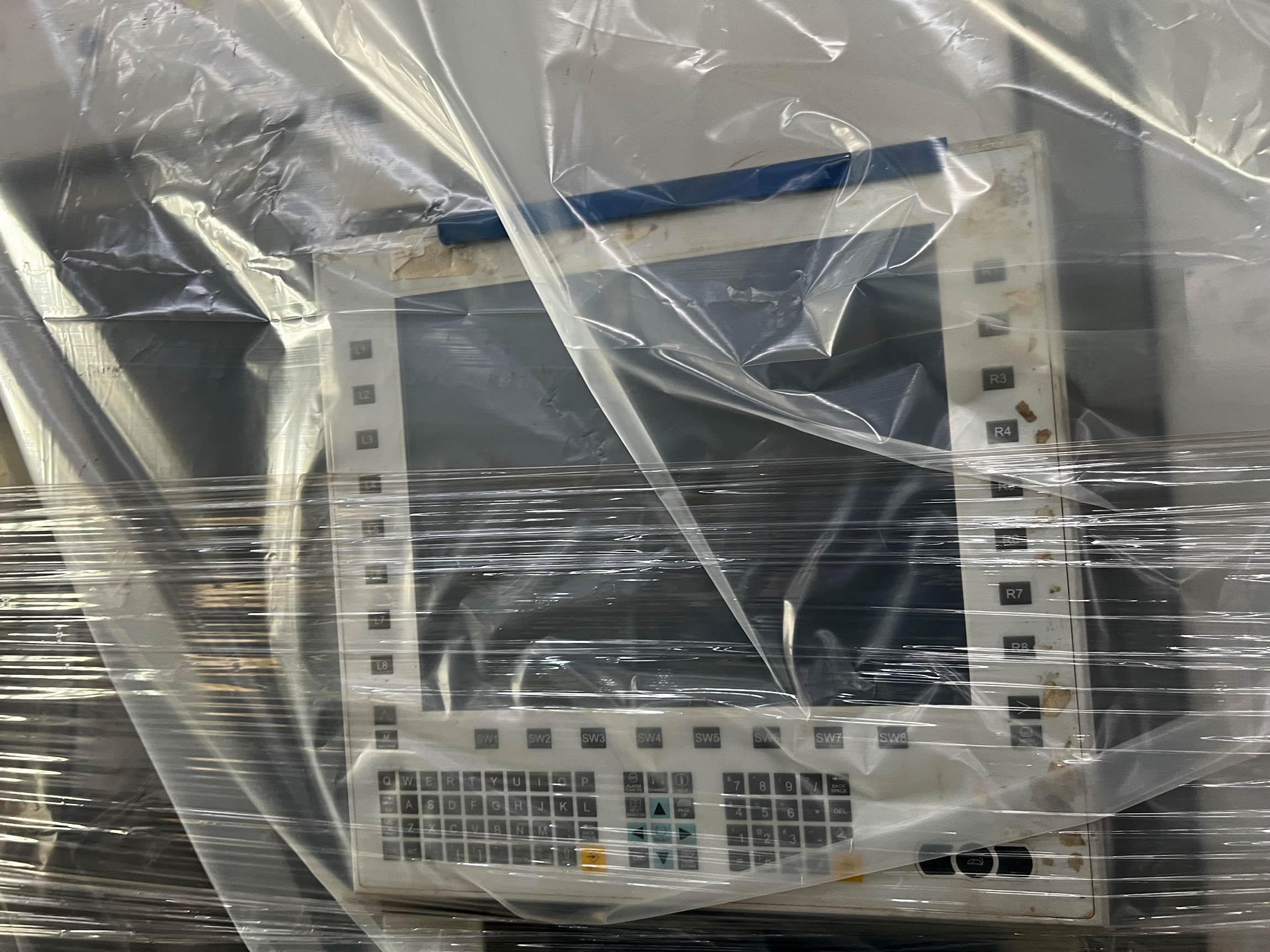

Přídavný 19" ovládací panel
pro zadávání dat na stanici plnění zásobníku
Rozhraní Profinet pro automatizaci zahrnuje:
- Hardwarové rozhraní přes Profinet nebo PN-adaptér
- Nastavení základního softwaru
LIFE DATA – SW CloudPlatform CORE
| Dodací lhůta | okamžitě |
| Cena | na vyžádání |
