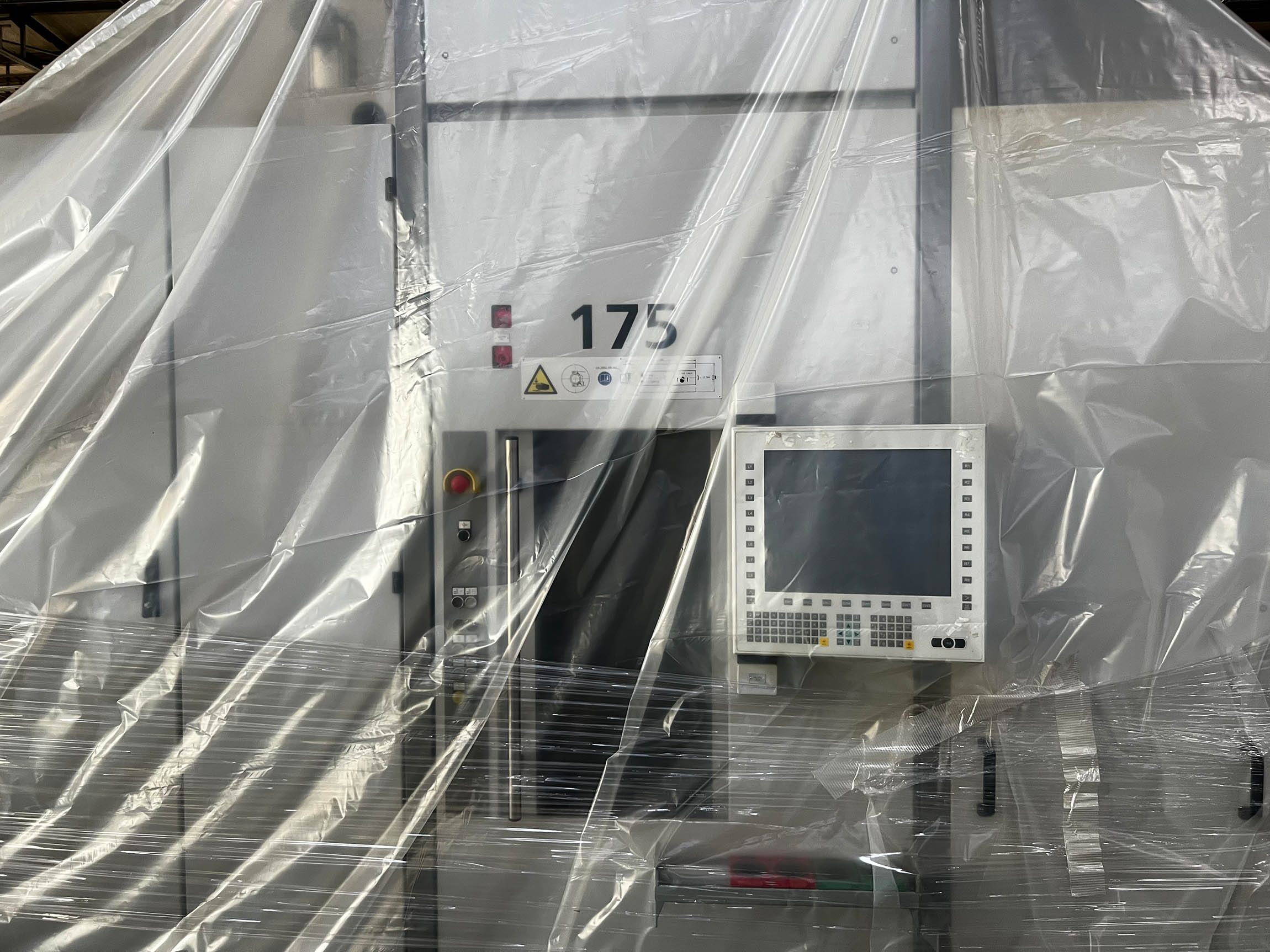

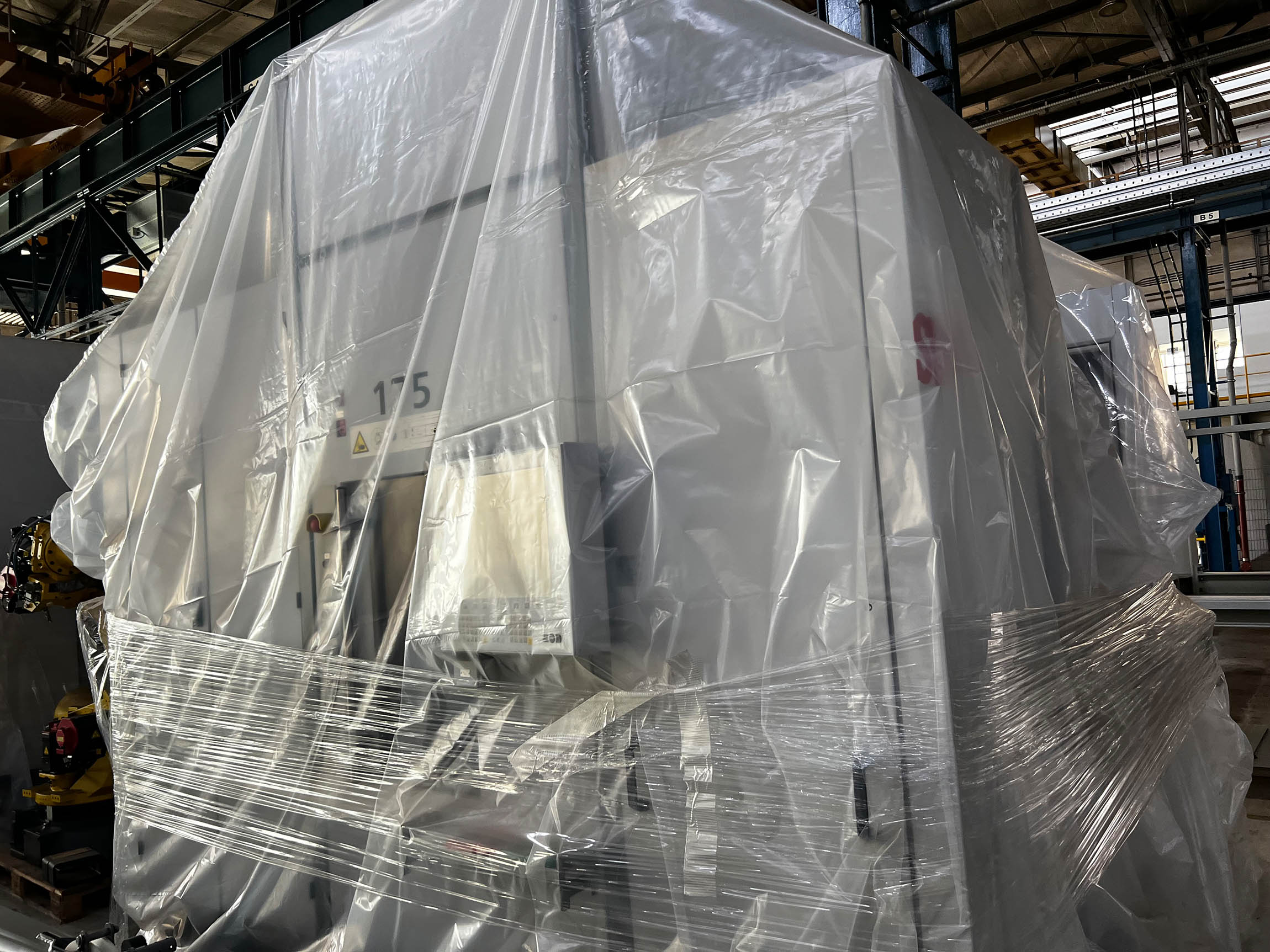

SW BA W06-22 5osé obráběcí centrum BA2408, použité
Podrobnosti na
| Obráběcí centrum | Horizontální |
| Výrobce | SW |
| Model | BA W06-22 |
| Rok výroby | 2020 |
| Provozní doba | cca 22 418 h |
| Provozní doba vřetena | cca 12 009 h |
Technické údaje
- Řídicí systém: Siemens 840 D SL
- Osa X 600 mm
- Osa Y 630 mm
- Osa Z 510 mm
- Vzdálenost vřeten 600 mm
- Provedení s 1 nezávislou osou Z
- Vřeteno HSK A63 s točivým momentem 80 Nm (2x)
- Rozsah otáček 1 • 17 500 ot./min
- Výkon 35 kW
- Točivý moment 80 Nm
- Jmenovitý výkon 26 kW
- Jmenovitý točivý moment 60 Nm
Pohony posuvu
- Lineární motory Siemens, typ 1FN3
Technické údaje:
Osa Rychlý posuv Zrychlení
- X 100 m/min 12 m/s²
- Y 100 m/min 10 m/s²
- Z 100 m/min 22 m/s²
Zásobník nástrojů
- Řetěz zásobníku s kluzným vedením
- Systém odebírání
- Kapacita: 2 × 42 pozic pro nástroje
- HSK 63
- Řízení nástrojů s pevnou polohou a kódováním
- Max. délka nástroje 400 mm
- Max. hmotnost nástroje 10 kg

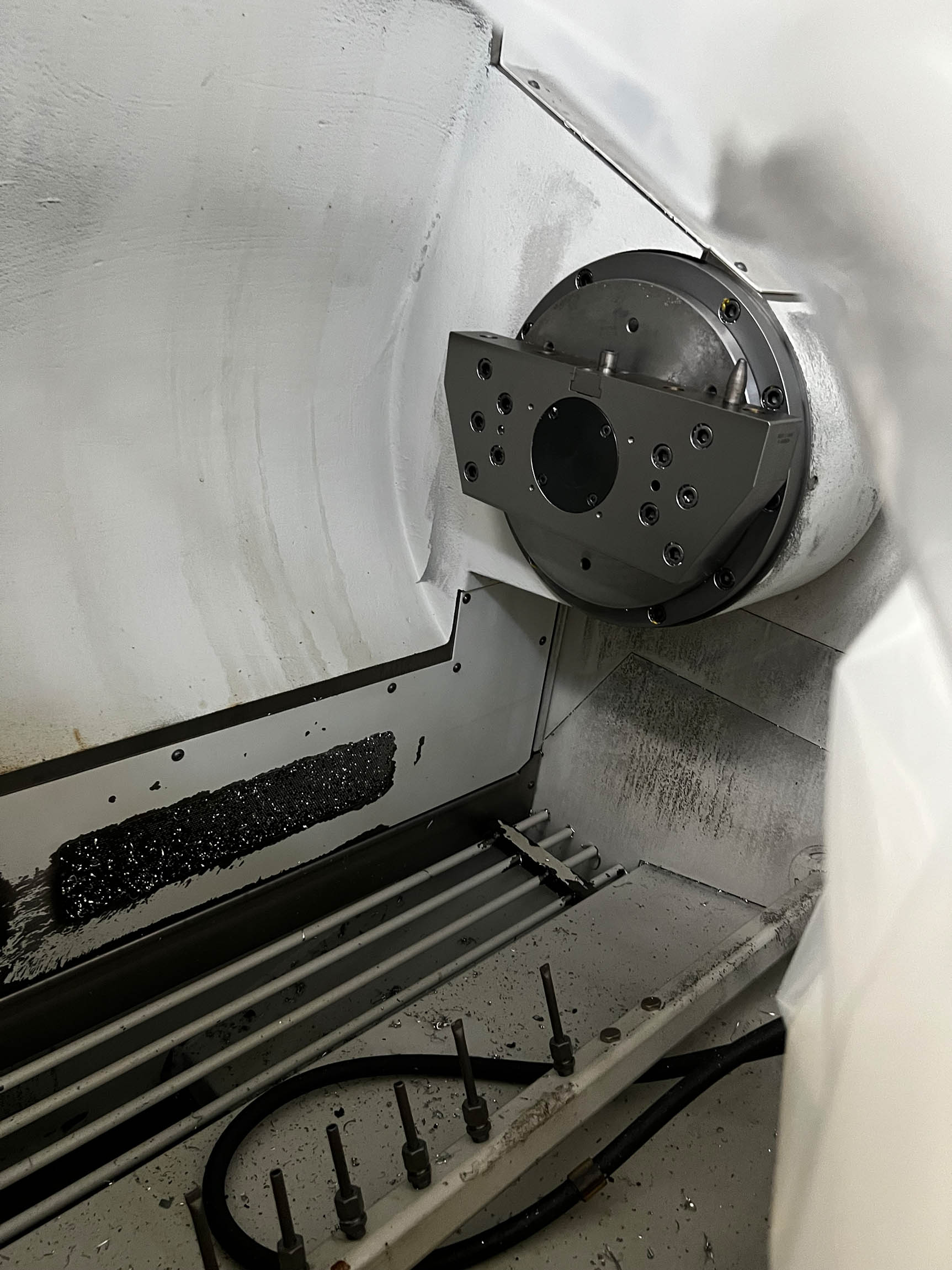

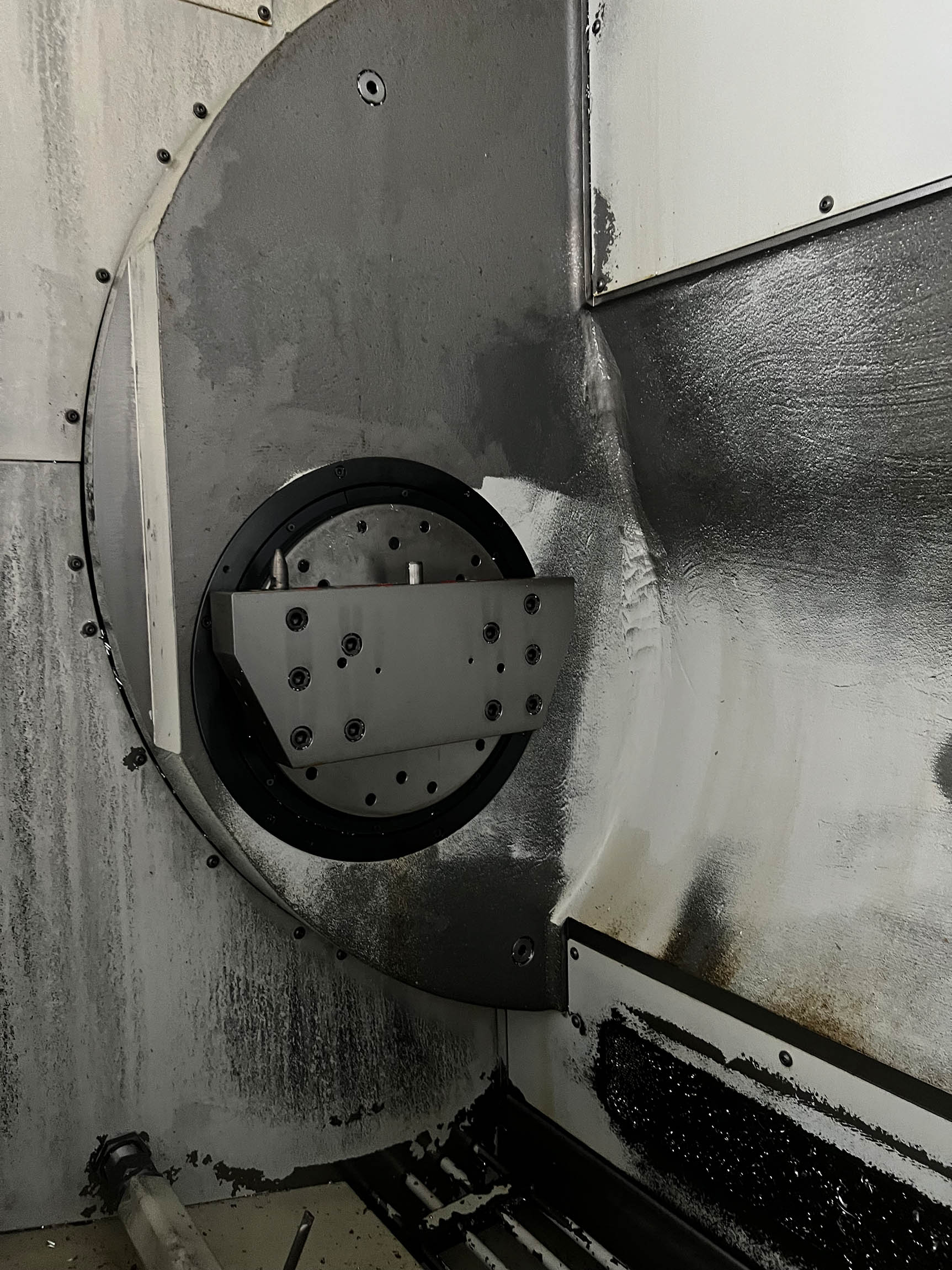

2 sady rozdělovačů oleje pro NC otočný stůl
- pro pracovní oblasti 1 a 2 (osy A a U)
- NW6 – bez regulace
- utěsněno proti úniku oleje
- 10 rozdělovacích dráhy
- max. hydraulický provozní tlak 250 bar
- max. pneumatický provozní tlak 8 bar
2 sady podpěr upínacího můstku
2 sady příprav pro kompenzaci kroutivého namáhání
- Příprava hydraulického kompenzačního modulu pro 4. osu při použití upínacích přípravků citlivých na krouticí momenty a při excentrickém zatížení
Modul hydraulické upínací základny
- Upínání obrobku pomocí hydraulických ventilů, NG 6, dvojčinných upínacích válců
- Regulační ventil tlaku, max. p=250 bar
- Škrticí zpětné ventily v kanálech A a B
- Sledování upínacího tlaku pomocí elektronického snímače tlaku
- V případě poruchy systému je upínací tlak udržován pomocí odblokovatelných zpětných ventilů
- Pro výměnu upínacího zařízení lze odblokovatelné zpětné ventily deaktivovat po skupinách pomocí PLC řídicí jednotky.
- 1 upínací okruh v pracovní oblasti 1
- 1 upínací okruh v pracovní oblasti 2
- Vstupy a výstupy v řídicím systému PLC
2 × 3 upínací okruhy, další prvky v každé pracovní skupině
4 × 2stupňové přepínání tlaku, hydraulické
Pneumatický zesilovač tlaku
Centrální chladicí zařízení
Škrabkový pásový dopravník
(krátké, zlomené třísky, jehlicovité třísky, odlitky, odlévací špony; bez hrudek, bez spleti)
- vhodný pro třísky o délce < 100 mm
- Šířka dopravníku 1000 mm
- Výška výsypu s násypkou 1100 mm
- Filtr odpadní vody, štěrbinové síto s šířkou štěrbin w = 0,35 mm
- Čerpadlo odpadní vody 400 l/min
- Objem chladicí kapaliny cca 0,5 m³
1x odlučovač emulzní mlhy
- Dvoustupňová odstředivka
- Průtok vzduchu 1200 m³/h
Automatické nakládací dveře
- otevírání/zavírání, bezpečnostní mechanismus dveří pomocí kontaktní lišty
Kontrola nástrojů a systému Planar
Pneumatická kontrola nástrojů a rovinného systému. V případě překročení tolerance se proces výměny a čištění nástroje opakuje třikrát. Aktivace a volba úrovní tolerance jsou specifické pro daný nástroj a provádějí se prostřednictvím softwarového rozhraní HMI.
Řízení polohy, základní modul
- Pneumatický řídicí systém pro podpěry obrobků nebo upínací prvky
- Měření průtoku
- S integrovanou funkcí volného výdechu
- 2 tlakové vedení pro stranu A a 2 pro stranu U
- Současné měření na straně zatížení
- 2 zkušebních vedení na straně A nebo U, podle volby
- Zjistitelná mezera >/= 0,05 mm
- Pohodlná diagnostika a nastavení prostřednictvím softwarového rozhraní HMI
- Naměřené hodnoty se automaticky aktivují výběrem upínacího přípravku
Přídavný 19" ovládací panel
pro zadávání dat na stanici plnění zásobníku
Rozhraní Profinet pro automatizaci zahrnuje:
- Hardwarové rozhraní přes Profinet nebo PN adaptér
- Nastavení základního softwaru
LIFE DATA – SW CloudPlatform CORE
| Dodací lhůta | okamžitě |
| Cena | na vyžádání |
