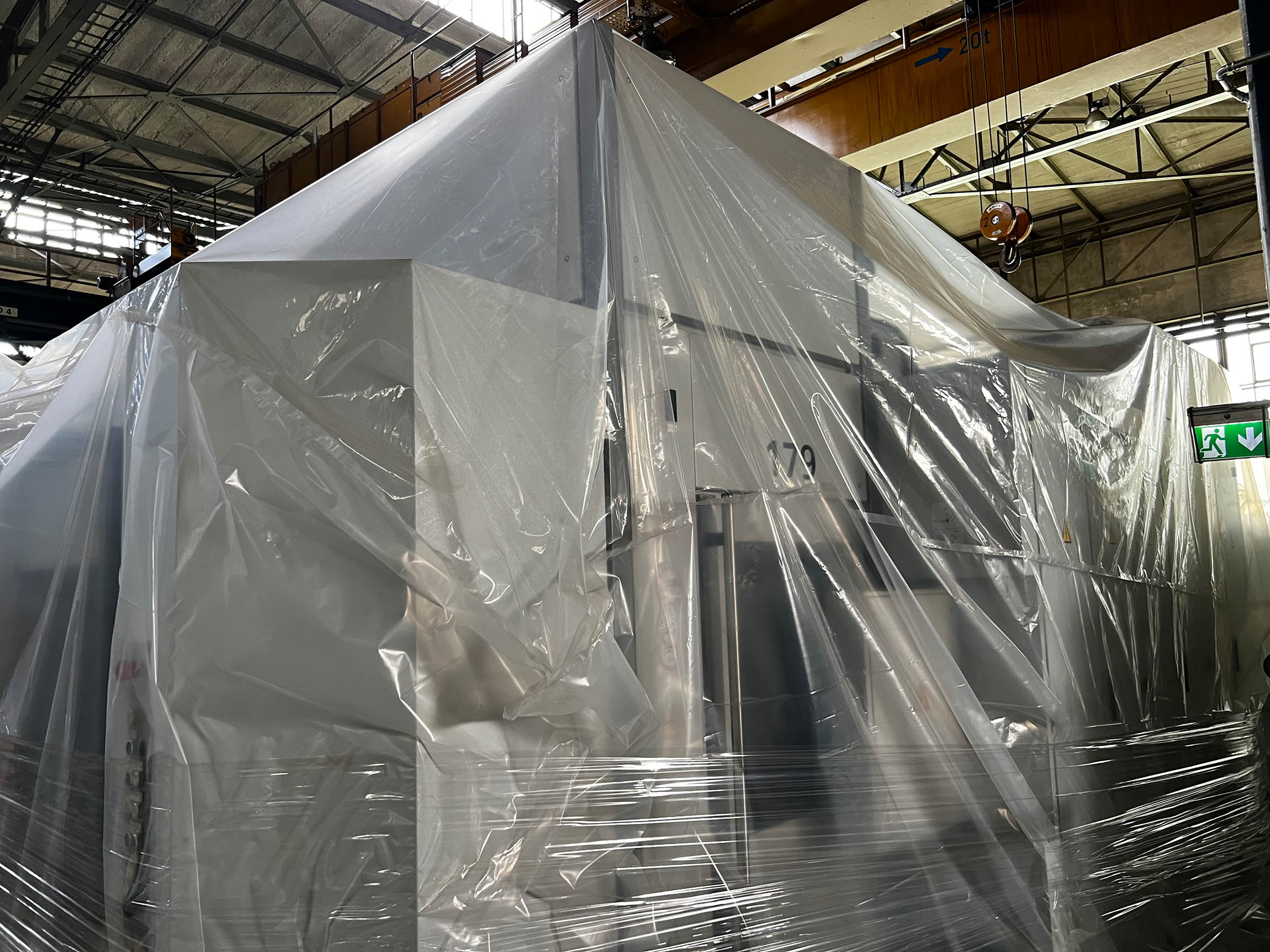

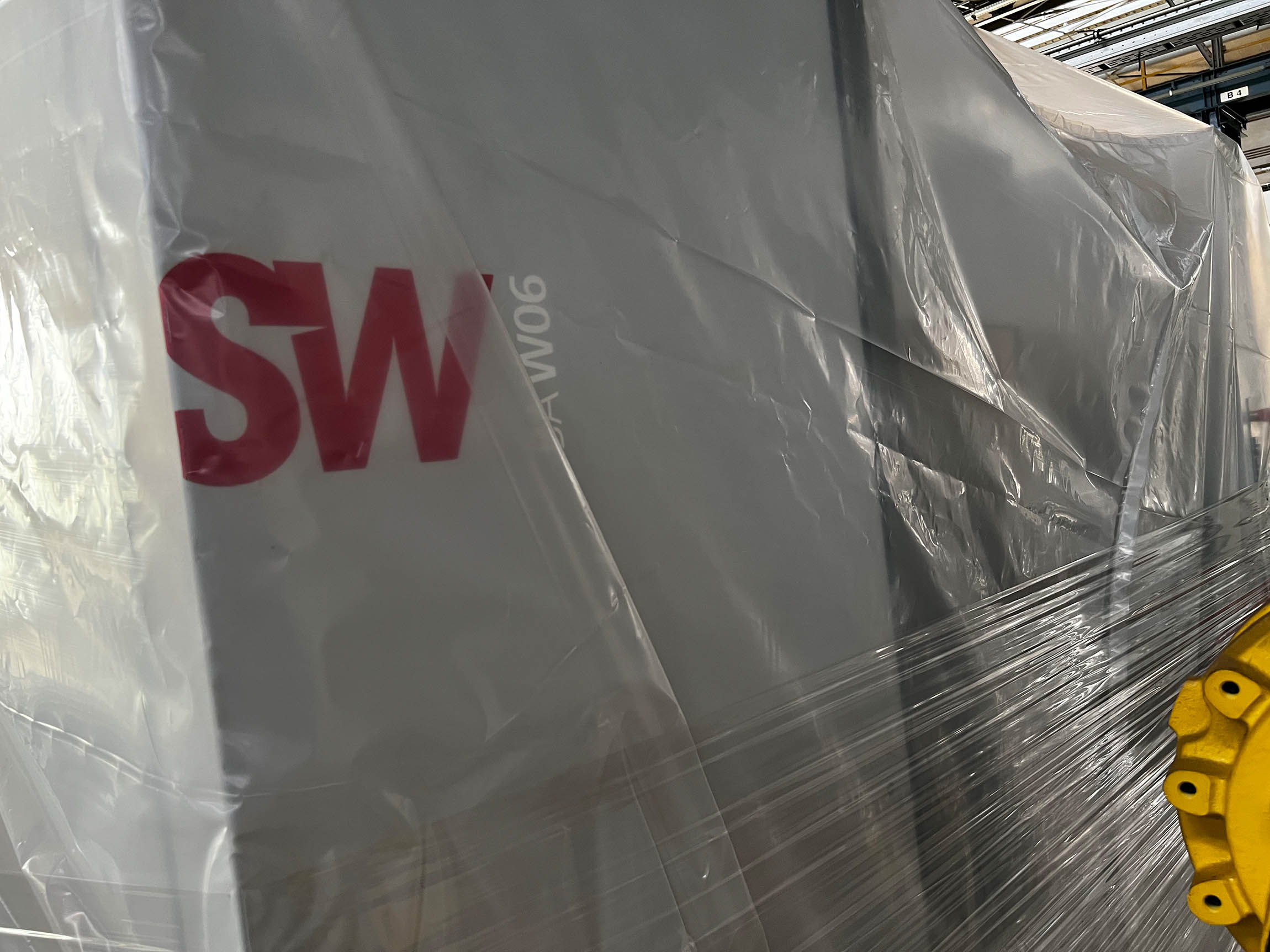

SW BA W06-22 5osé dvouvřetenové obráběcí centrum BA2409, použité
Podrobnosti na
| Obráběcí centrum | Horizontální |
| Výrobce | SW |
| Model | BA W06-22 |
| Rok výroby | 2020 |
| Provozní hodiny | přibližně h |
| Doba chodu vřetena | cca h |
Technické údaje
- Řídicí systém: Siemens 840 D SL
- Provedení se 2 nezávislými osami Z
- Vřeteno HSK A63 s točivým momentem 80 Nm (2x)
- Rozsah otáček 1 • 17 500 ot./min
- Výkon 35 kW
- Točivý moment 80 Nm
- Jmenovitý výkon 26 kW
- Jmenovitý točivý moment 60 Nm
Pohony posuvu
- Lineární motory Siemens, typ 1FN3
Technické údaje:
Osa Rychlý posuv Zrychlení
- X 100 m/min 12 m/s²
- Y 100 m/min 10 m/s²
- Z 100 m/min 22 m/s²
Zásobník nástrojů
- Řetěz zásobníku s posuvným vedením
- Systém odebírání
- Kapacita: 2 × 42 pozic pro nástroje

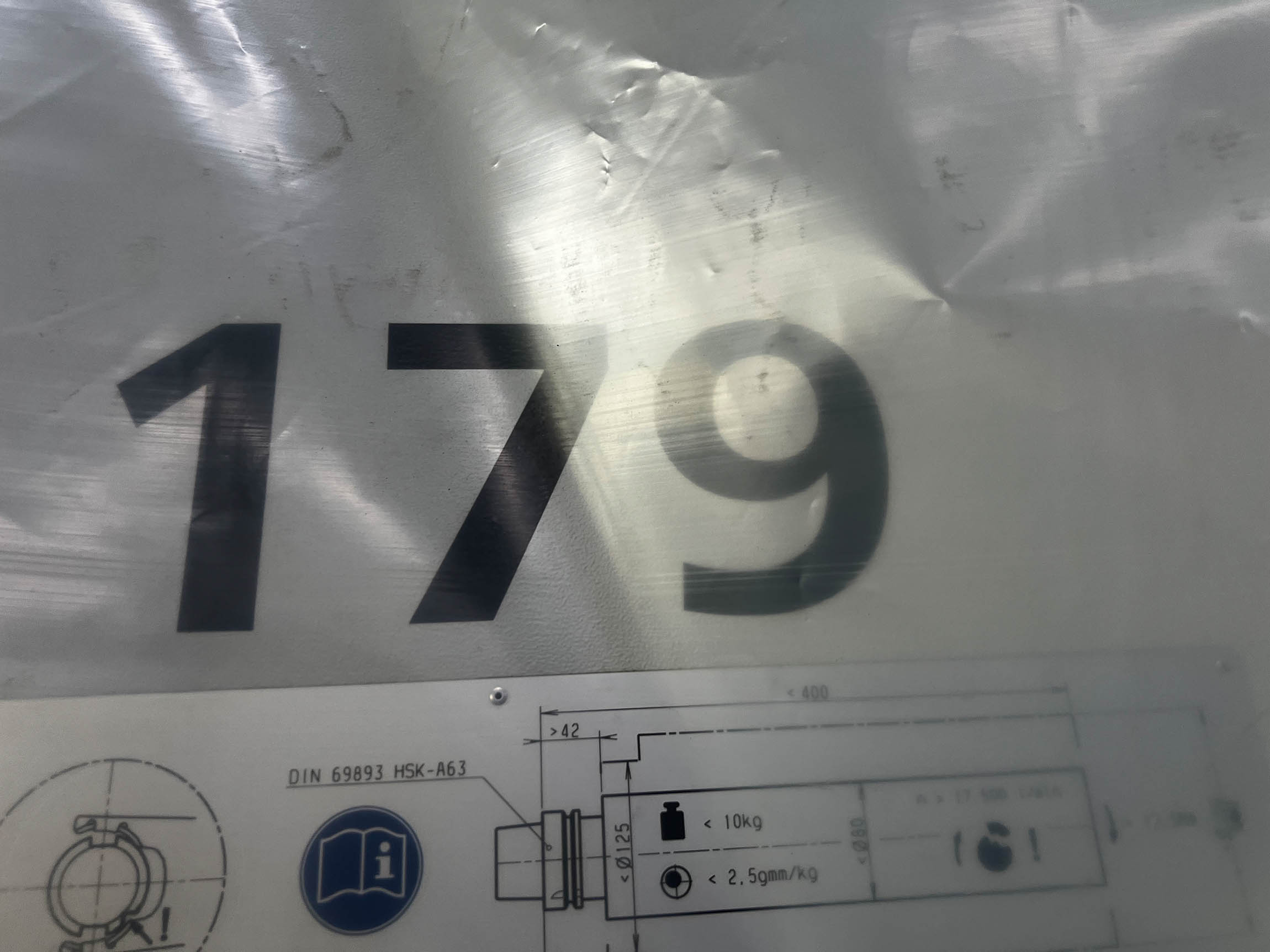

- HSK 63
- Řízení nástrojů s pevnou polohou a kódováním
- Max. délka nástroje 400 mm
- Max. hmotnost nástroje 10 kg
2 sady rozdělovačů oleje pro NC otočný stůl
- pro pracovní oblasti 1 a 2 (osy A a U)
- NW6 – nekontrolované
- utěsněné proti úniku oleje
- 10 rozvodných drah
- max. hydraulický provozní tlak 250 bar
- max. pracovní tlak pneumatického systému 8 bar
2 sady podpěr upínacího můstku
2 sady přípravků pro kompenzaci torze
- Příprava pro modul hydraulické kompenzace pro 4. osu při použití upínacích přípravků citlivých na krouticí momenty, jakož i při excentrickém zatížení
Modul hydraulické upínací základny
- Upínání obrobku pomocí hydraulických ventilů, NG 6, dvojčinných upínacích válců
- Regulační ventil tlaku, max. p=250 bar
- Škrticí zpětné ventily v A a B
- Sledování upínacího tlaku pomocí elektronického snímače tlaku
- V případě poruchy systému je upínací tlak udržován pomocí odblokovatelných zpětných ventilů
- Pro výměnu upínacího zařízení lze odblokovatelné zpětné ventily deaktivovat po skupinách pomocí řídicího PLC.
- 1 upínací okruh v pracovní zóně 1
- 1 upínací okruh v pracovní oblasti 2
- Vstupy a výstupy v řídicím systému PLC
2 × 3 upínací okruhy – další členové v každé pracovní skupině
4 × 2stupňové přepínání tlaku, hydraulické
Pneumatický zesilovač tlaku
Centrální zařízení pro chladicí kapalinu
Škrabkový pásový dopravník
(krátké, lomené třísky, jehlicovité třísky, odlitky, odlitkové špony; žádné hrudky, žádné svazky)
- vhodné pro délky třísek < 100 mm
- Šířka dopravníku 1000 mm
- Výška výsypu s násypkou 1100 mm
- Filtr odpadní vody, štěrbinové síto w = 0,35 mm
- Čerpadlo odpadní vody 400 l/min
- Objem chladicí kapaliny cca 0,5 m³
1x odlučovač emulzní mlhy
- Dvoustupňová odstředivka
- Průtok vzduchu 1200 m³/h
Automatické nakládací dveře
- otevírání/zavírání, bezpečnostní mechanismus dveří pomocí kontaktního pásku
Kontrola nástrojů a systému Planar
Kontrola pneumatického nástroje a rovinného systému. V případě překročení toleranční meze se proces výměny a čištění nástroje opakuje třikrát. Aktivace a výběr úrovní tolerance se liší podle konkrétního nástroje a provádí se prostřednictvím softwarového rozhraní HMI.
Řízení polohy, základní modul
- Pneumatický řídicí systém pro podpěru obrobku nebo upínací prvky
- Měření průtoku
- S integrovanou funkcí volného průtoku
- Po 2 tlakových vedeních pro stranu A a stranu U
- Současné měření na straně zatížení
- 2 zkušebních vedení na straně A nebo U, podle volby
- Zjistitelná mezera >/= 0,05 mm
- Pohodlná diagnostika a nastavení pomocí softwarového rozhraní HMI
- Naměřené hodnoty se automaticky aktivují výběrem upínacího přípravku
Přídavný 19" ovládací panel
pro zadávání dat na stanici plnění zásobníků
Rozhraní Profinet pro automatizaci zahrnuje:
- Hardwarové rozhraní přes Profinet nebo PN spojku
- Nastavení základního softwaru
LIFE DATA – SW CloudPlatform CORE
| Dodací lhůta | okamžitě |
| Cena | na vyžádání |
