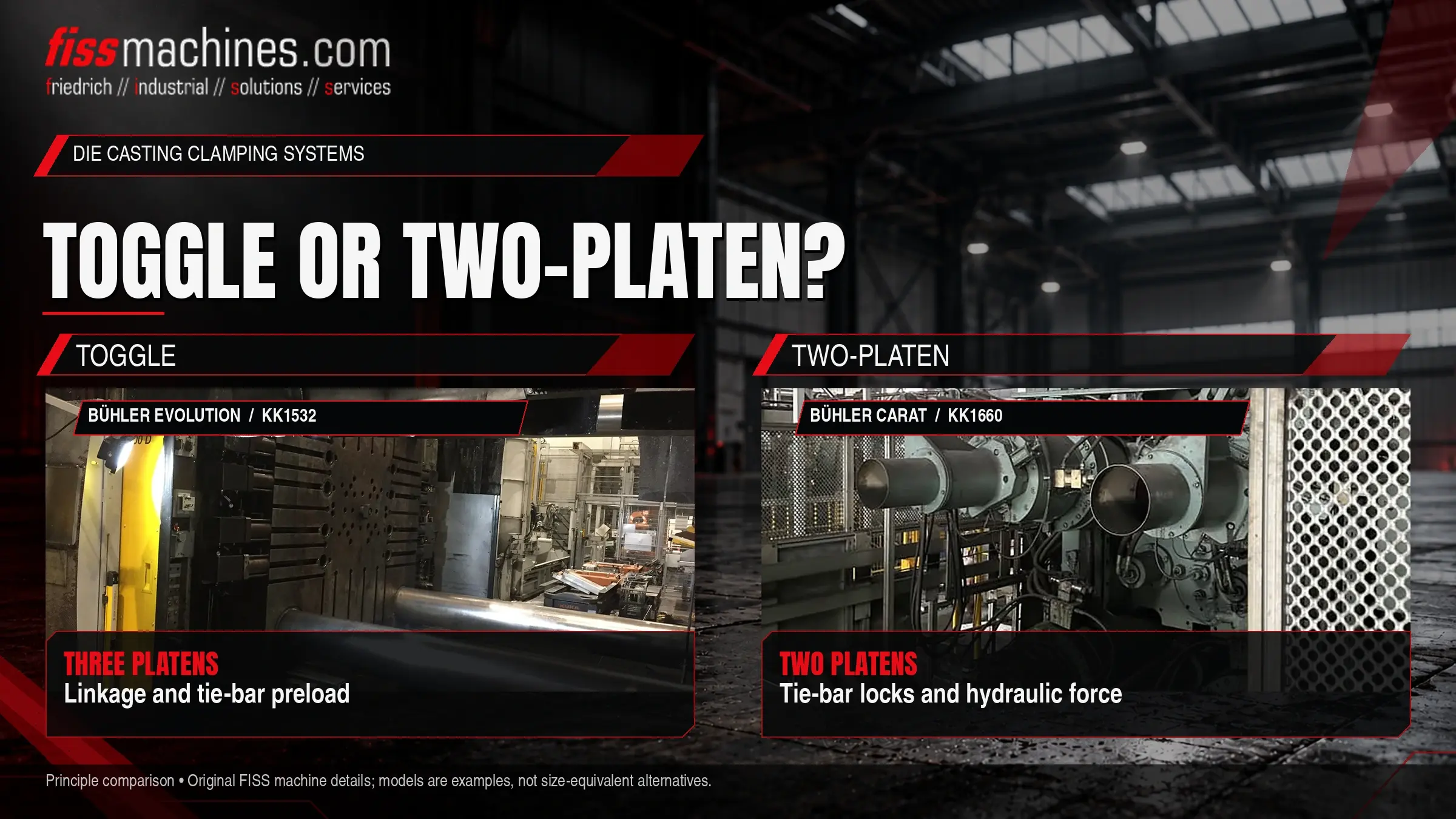

Stroj s jedním nebo dvěma upínacími deskami? Porovnání upínacích systémů pro tlakové lití
Každý tlakový licí stroj musí udržovat formu uzavřenou během vstřikování kovu pod vysokým tlakem. Způsob, jakým toho dosahuje, závisí na upínacím systému. Stroje s kolenovým mechanismem využívají mechanické spojení a pružné protažení spojovacích tyčí; stroje se dvěma deskami spojovací tyče zafixují a sílu vyvíjejí hydraulicky. Oba principy jsou osvědčené, liší se však konstrukcí, záběrem, nastavením a údržbou.
Jaký je rozdíl mezi upínáním s kolenovým mechanismem a upínáním se dvěma deskami?
Stroj s kolenovým mechanismem má tři desky. Hydraulický válec natahuje spojovací mechanismus, až je téměř zcela vysunutý; tím se předepnou vázací tyče a mechanicky se vyvine upínací síla. Stroj se dvěma deskami nemá zadní desku ani spojovací mechanismus. Pohyblivá deska je zafixována k spojovacím tyčím a hydraulické válce s krátkým zdvihem poté vytvářejí upínací sílu.
Který systém je lepší, závisí spíše na velikosti stroje, rozměrech lisovací formy, dostupné podlahové ploše a údržbářských možnostech závodu než na samotném principu.
Jak funguje upínací jednotka s kolenovým mechanismem
Stroj s kolenovým mechanismem se skládá z pevné desky, pohyblivé desky a zadní desky, které jsou spojeny spojovacími tyčemi. Mezi pohyblivou a zadní deskou je umístěno kolenové spojení. Spojení pohybuje relativně malý hydraulický válec; jak se blíží ke své vysunuté poloze, mechanická výhoda prudce stoupá. Když se poloviny lisovací formy setkají, mechanismus pokračuje do své uzamčené polohy a pružně napíná spojovací tyče. Právě toto napnutí vytváří upínací sílu.
Protože síla závisí na tom, jak daleko jsou spojovací tyče nataženy, musí být vzdálenost mezi deskami přizpůsobena výšce formy. Toho se dosáhne posunutím zadní desky podél spojovacích tyčí pomocí nastavení výšky formy. Tepelná roztažnost formy během výroby mění efektivní předpětí, a proto by měla být upínací síla sledována a v případě potřeby znovu nastavena.
Typické pevnosti
Rychlé pohyby při zavírání a otevírání, mechanicky aretovaná poloha a relativně malý hydraulický objem pro upínací pohyb.
Typická místa opotřebení
Čepy a pouzdra v táhlovém mechanismu, mazání, mechanismus nastavení výšky lisovací formy a nerovnoměrné zatížení táhel způsobené opotřebením nebo nesouosostí.
Jak funguje dvoudesková upínací jednotka
Stroj s dvěma deskami má pouze pevnou a pohyblivou desku. Pohonné válce rychle posouvají pohyblivou desku do uzavřené polohy. Zajišťovací prvky, jako jsou dělené matice na pohyblivé desce, se poté zasunou do drážek na spojovacích tyčích. Nakonec upínací válce s krátkým zdvihem vyvinou upínací sílu tahem za spojovací tyče.
Jelikož je síla generována hydraulicky, lze ji nastavit pomocí tlaku a nezávisí tak na mechanickém předpětí. Různé výšky lisovacích nástrojů se přizpůsobují v rámci areálu zajištění spojovacích tyčí namísto samostatného nastavení výšky lisovacích nástrojů. Bez zadní desky a spojovacího mechanismu je stroj obecně kratší než srovnatelná konstrukce s kolenovým mechanismem.
Typické přednosti
Kompaktní délka, upínací síla nastavovaná přímo tlakem a, v závislosti na provedení, dobrý přístup k oblasti lisovacích forem.
Typická místa opotřebení
Pevné matice a drážky vázacích tyčí, těsnění upínacích válců, schopnost udržet tlak a snímače, které monitorují zajištění a polohu.
Strojů s kolenovým mechanismem a dvoupalcových strojů vedle sebe
| Kritérium | Stroj s kolenovým mechanismem | Dvoupalcový stroj |
|---|---|---|
| Vytváření síly | Mechanické, prostřednictvím pružného protažení svazovacích tyčí | Hydraulické, pomocí upínacích válců po zajištění |
| Desky | Tři (pevná, pohyblivá, zadní) | Dvě (pevná, pohyblivá) |
| Nastavení výšky lisovací formy | Nastavení výšky formy na zadní desce | V rámci rozsahu aretace spojovacích tyčí |
| Délka stroje | Delší díky spojovacímu mechanismu a zadní desce | Obecně kompaktnější |
| Nastavení síly | Prostřednictvím předpětí; ovlivněno teplotou lisovací formy | Pomocí hydraulického tlaku |
| Hlavní zaměření údržby | Pohon, mazání, seřizovací mechanismus | Zajišťovací systém, těsnění válců, hydraulika |
Upínání pomocí kolenového mechanismu je již dlouho rozšířené u mnoha velikostí tlakových licích strojů . Konstrukce se dvěma deskami nabízí několik výrobců, často u větších velikostí strojů, kde je zkrácená délka a absence těžkého pohonu obzvláště patrná. Kratší stroj může také zjednodušit uspořádání periferních zařízení, jako jsou vykládací roboty a postřikovače; náš článek „Automatizace v tlakově licí buňce“ popisuje typické vybavení v okolí stroje.
Co znamená upínací systém při nákupu použitého stroje
U použitého stroje se princip upínání projevuje hlavně v tom, na co se zaměřit při prohlídce. U kolenových lisů se vůle v mechanismu často projevuje nerovnoměrným prodloužením svazekových tyčí nebo otřepy na jedné straně lisovací formy. U dvoupodložkových lisů je klíčový stav zajišťovacích prvků a schopnost upínacích válců udržet tlak.
V obou případech poskytuje měření deformace upínacích tyčí při plné upínací síle objektivní informace o rozložení síly. Pokud je zjištěno opotřebení, lze jej často odstranit cílenou generální opravou upínací jednotky; společnost FISS nabízí servis a podporu pro použité tlakové licí stroje.
Kontrolní body pro upínací jednotku
- Ověření principu upínání a jmenovité upínací síly podle dokumentace
- Porovnání vzdálenosti mezi spojovacími tyčemi a rozsahu výšky lisovací formy s lisovací formou
- Naměřeno napětí ve všech spojovacích tyčích při plné upínací síle
- Pákový mechanismus: vůle v čepech a pouzdrech, funkčnost mazacího systému
- Klíčový mechanismus: nastavení výšky lisovací formy probíhá plynule v celém rozsahu
- Dvoupalcový lis: pojistné matice a drážky táhel bez poškození
- Dvoupodložkový lis: upínací válce udržují tlak bez znatelného poklesu
- Změřena rovnoběžnost desek v uzavřené poloze
- Zkontrolována podlahová plocha a přístup k periferním zařízením pro zamýšlené uspořádání
Často kladené otázky
Je obecně lepší jeden upínací systém?
Ne. V tlakovém lití se osvědčily oba principy. Vhodná volba závisí na velikosti stroje, formě, uspořádání a možnostech údržby.
Proč se během výroby mění upínací síla na kolenovém stroji?
Jak se forma zahřívá, roztahuje se a zvyšuje tak protažení upínacích tyčí v uzamčené poloze. Bez monitorování a opětovného seřízení se může skutečná síla odchýlit od nastavené hodnoty.
Ovlivňuje upínací systém kvalitu odlitků?
Nepřímo. Nerovnoměrná nebo nedostatečná upínací síla může způsobit otřepy a rozměrové odchylky. Důležité je, aby síla byla dostatečná a rovnoměrně rozložená, bez ohledu na princip.
