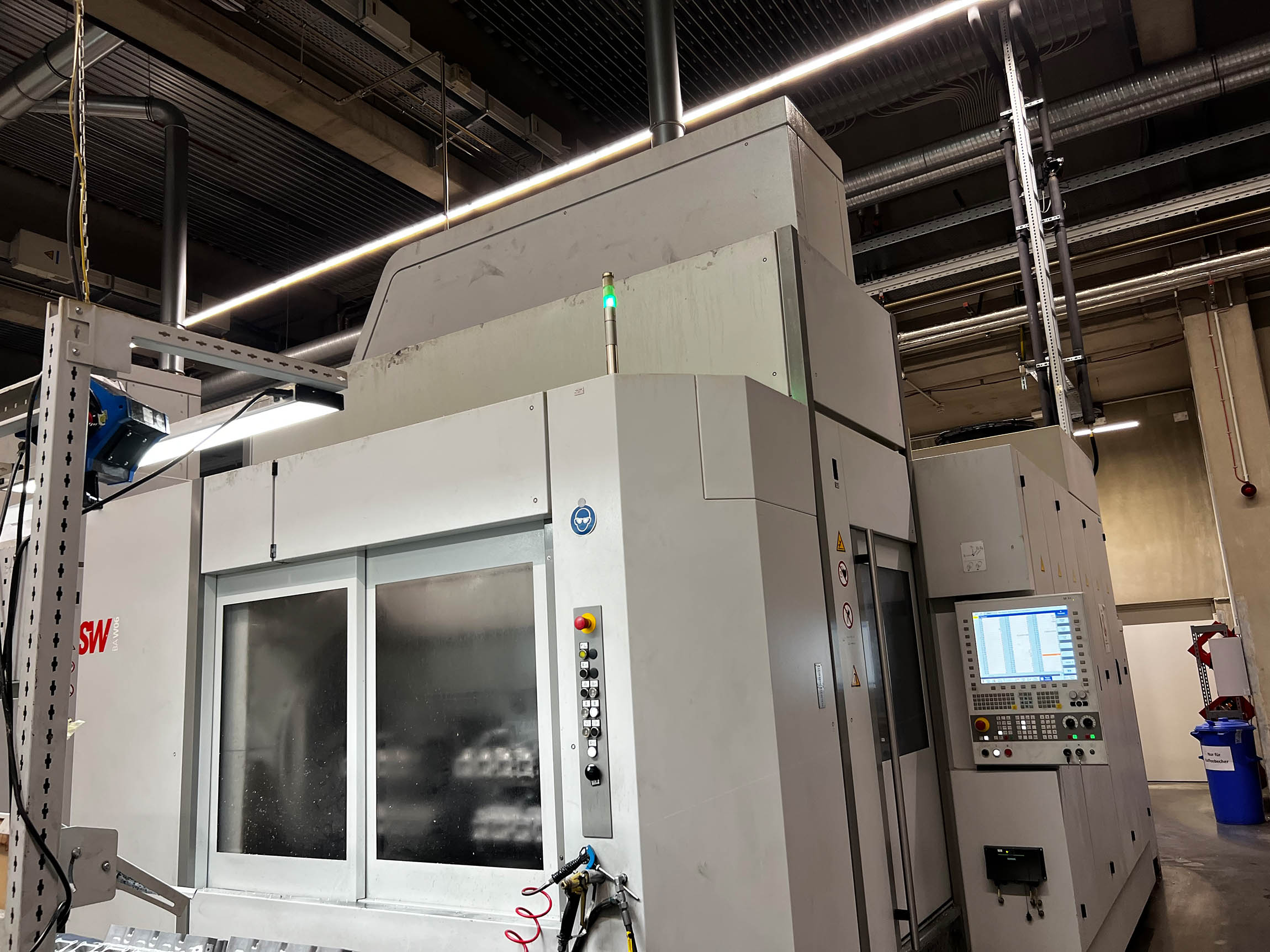

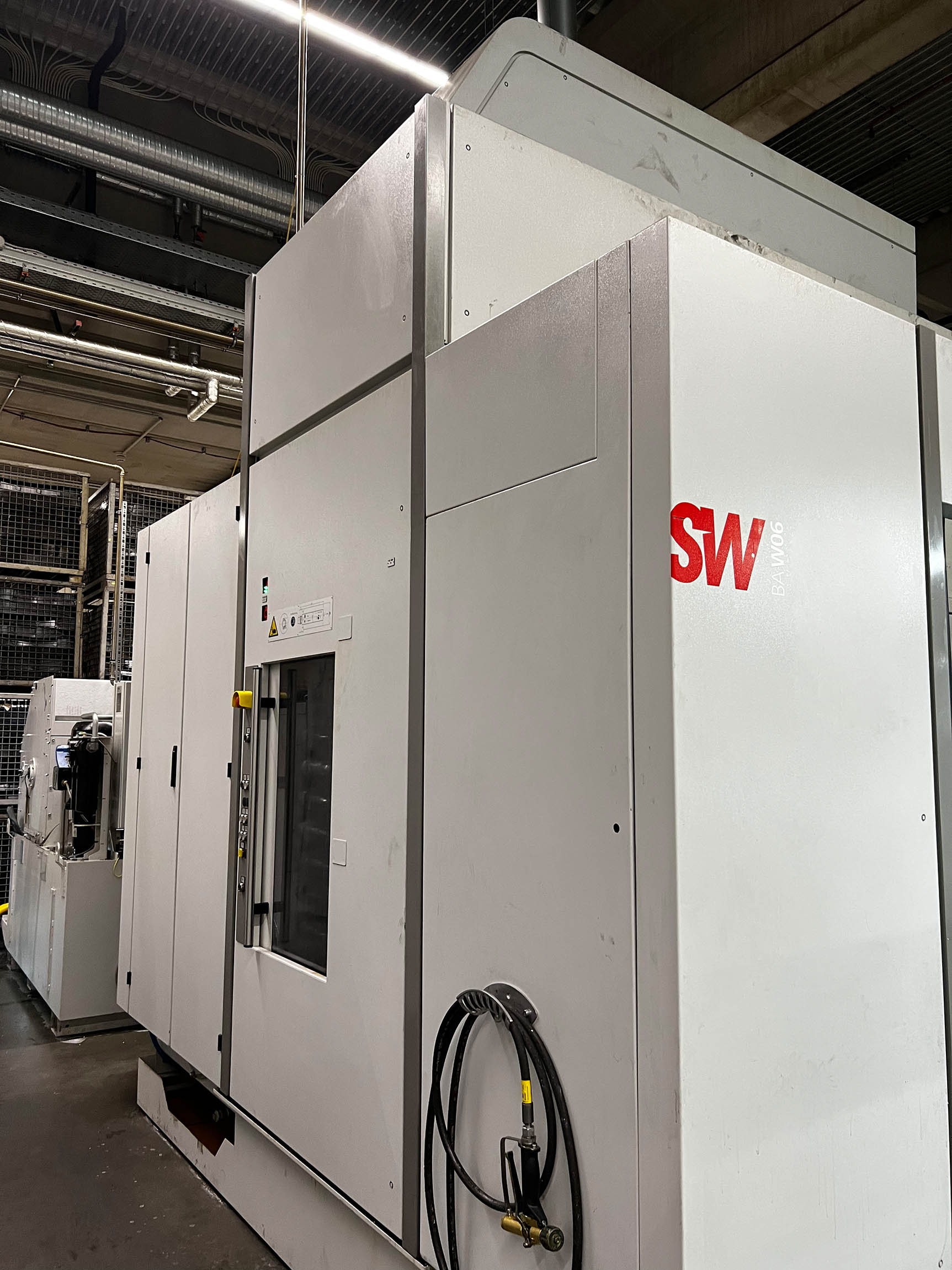

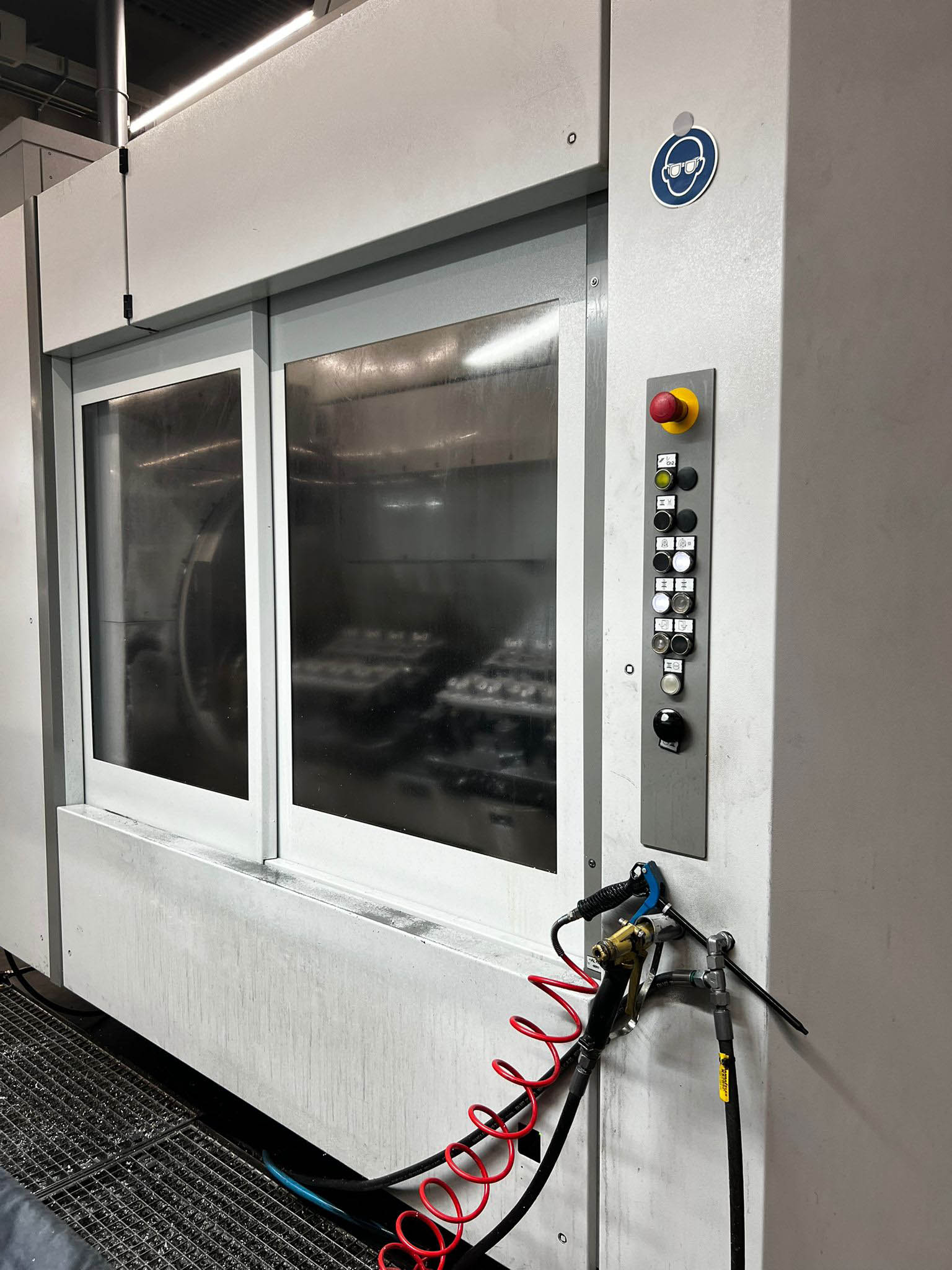

SW BAW 06-22 dvouvřetenové obráběcí centrum BA2356, použité
Podrobnosti na
| Obráběcí centrum | Horizontální |
| Výrobce | SW |
| Model | BAW 06-22 |
| Rok výroby | 2021 |
| Provozní doba | přibližně h |
| Doba chodu vřetena | cca h |
Technické údaje

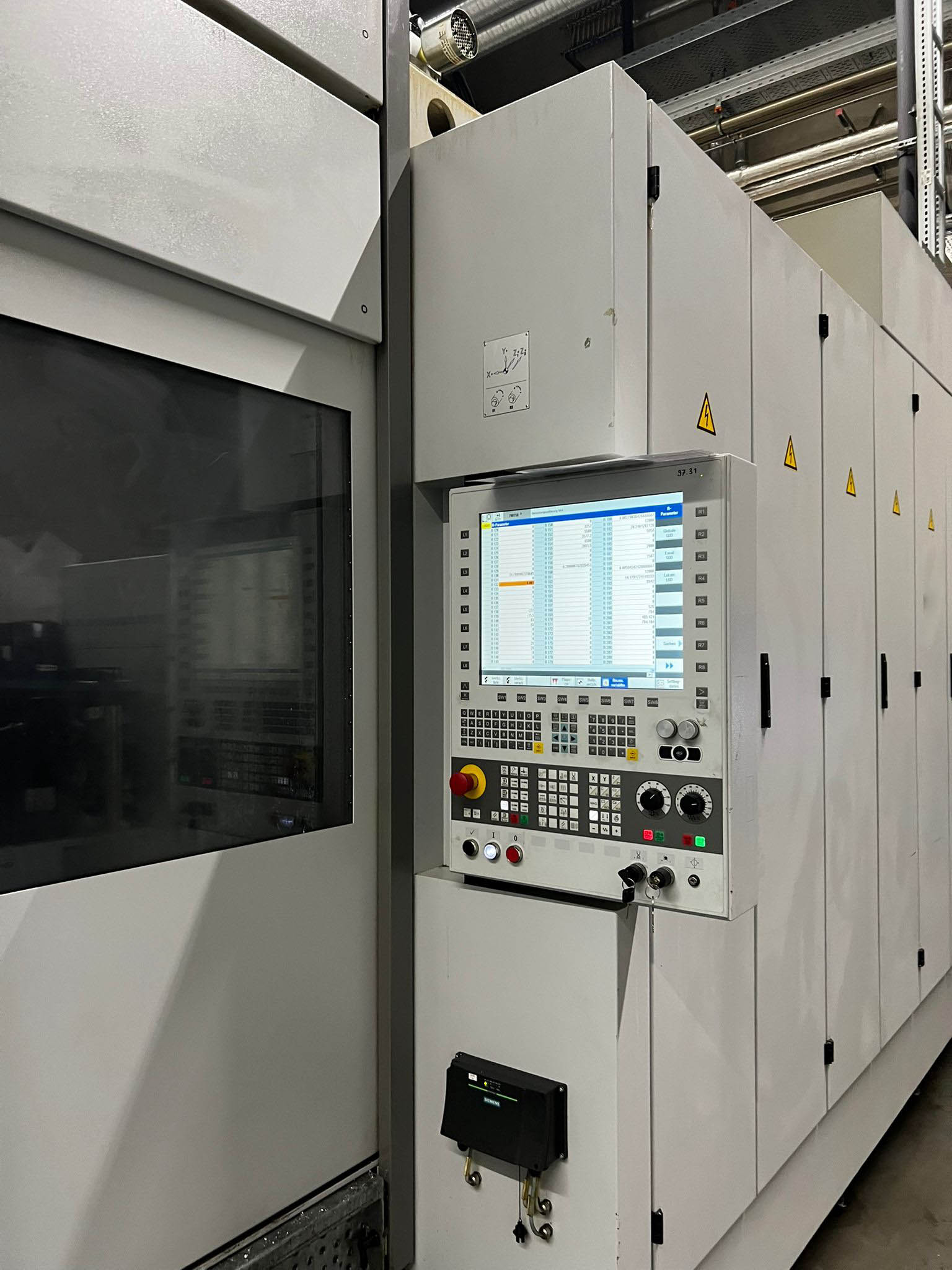

- Řídicí systém: Siemens 840 D SL
- Provedení se 2 nezávislými osami Z

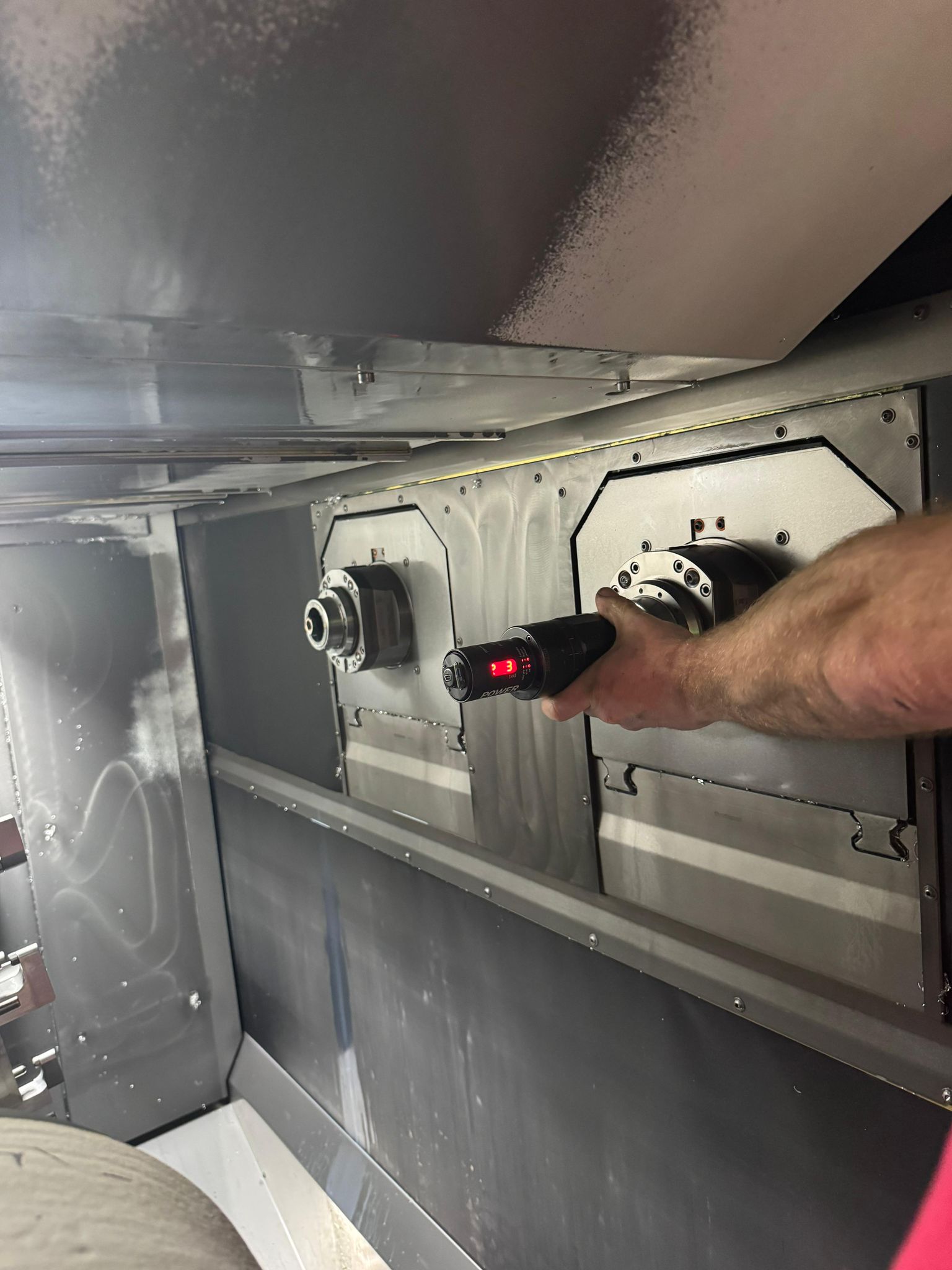

Vřeteno HSK 100 s točivým momentem 375 Nm (2x)
- ové motorové vřeteno! V technologii asynchronních střídavých motorů
- s připojením hvězda-trojúhelník
- Rozsah otáček 1 • 10 000 ot./min
- Výkon (25 % pracovní cyklus) 30 kW/730 ot./min
- Točivý moment (25 % pracovní cyklus) 375 Nm
- Jmenovitý výkon 20 kW/730 ot./min
- Jmenovitý točivý moment 266 Nm
- Doba rozběhu 1,70 s (n = 0–10 000 ot./min)
- Přepnutí rozsahu hvězda – 3 000 ot./min – trojúhelník
- Průměr ložiska vřetena 100 mm
- Uspořádání předního ložiska čtyřnásobné T-0-T
- Mazání vřetena: mazání 01-mlnmal
- Rozhraní nástroje: dutá hřídel OIN69893-HSK-A100
- Upínání nástroje: mechanicky ovládané
- Upínací síla: > 46 kN
- Přenos médií, radiální, čisticí vzduch, řízení vany
- Přívod médií, centrální, chladicí mazivo: emulze, olej < 80 bar
- Přívod médií, centrální, MMKS: aerosol < 5 bar
Kompenzace torze
Hydraulický kompenzační modul pro 4. osu. Používá se pro zařízení citlivá na torzi a excentrická zatížení. Kompenzační točivý moment (nastavitelný) < 450 Nm Konstanta točivého momentu 1,8 Nm/bar.
5. osa, dvojitý přímý pohon
Sestává z:
- 2 NC stolů s přímým pohonem
2x 0 340 mm (osa C1/C2 nebo W1/IN2) namontované ve společném příčníku
- Přímé, absolutní měření úhlu
- Max. rozměry upínacího přípravku 2x 0 600 x 225 mm (400 mm)
- Max. hmotnost upínacího přípravku 2x 120 kg
- Špičkový točivý moment 490 Nm
- Jmenovitý točivý moment 350 Nm
- Max. otáčky 50 ot./min
- Tolerance polohy bez zatížení Tp" 1 r:r
- Tangenciální točivý moment 2 000 Nm Mechanické upnutí, hydraulické uvolnění
- Moment hmotnosti 150 Nm
Rotační rozdělovač
- Pro pracovní oblasti 1 a 2 (osy A, lJ)
- Neregulovaný - Utěsněný proti úniku oleje
- Jmenovitá velikost NG 5
- Rozteč rozdělovače 10
- Max. provozní tlak hydrauliky 250 bar
- Max. Provozní tlak pneumatického systému 8 bar (rozložení přípojek podle standardního schématu)

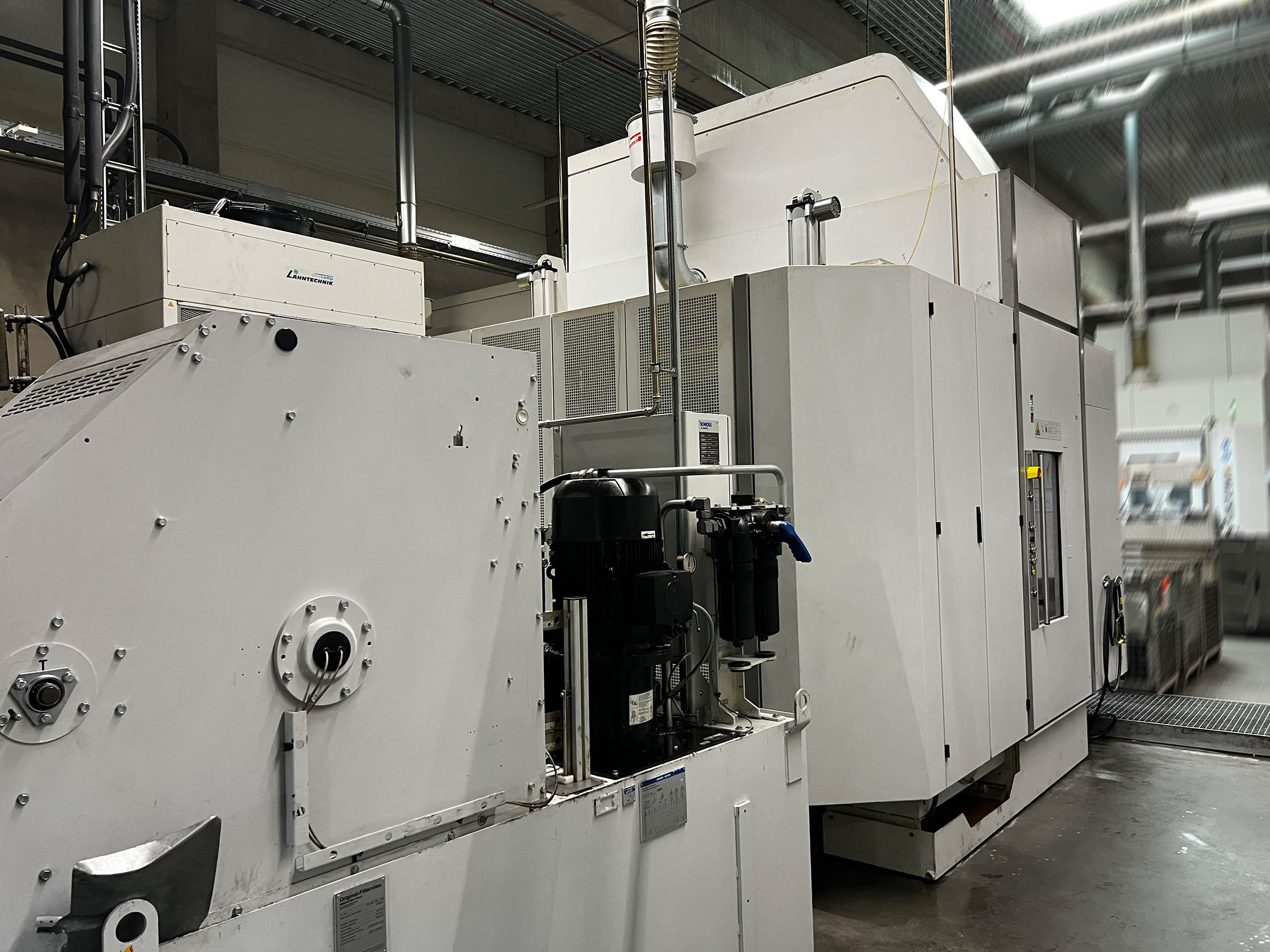

Škrabkový dopravník (dvoudílný)
(krátké, zlomené třísky, jehlicovité třísky, odlévací třísky, odlévací úlomky, bez hrudek, bez spleti)
- Vhodný pro třísky < 100 mm
- Šířka dopravníku 1000
mm – Výsypná výška 1100 mm
- Filtr na špinavou vodu, štěrbinové síto w = 0,35 mm
- Čerpadlo na špinavou vodu 400 l/min při 1,5 baru
- Obsah uhelného prachu cca 0,3 m

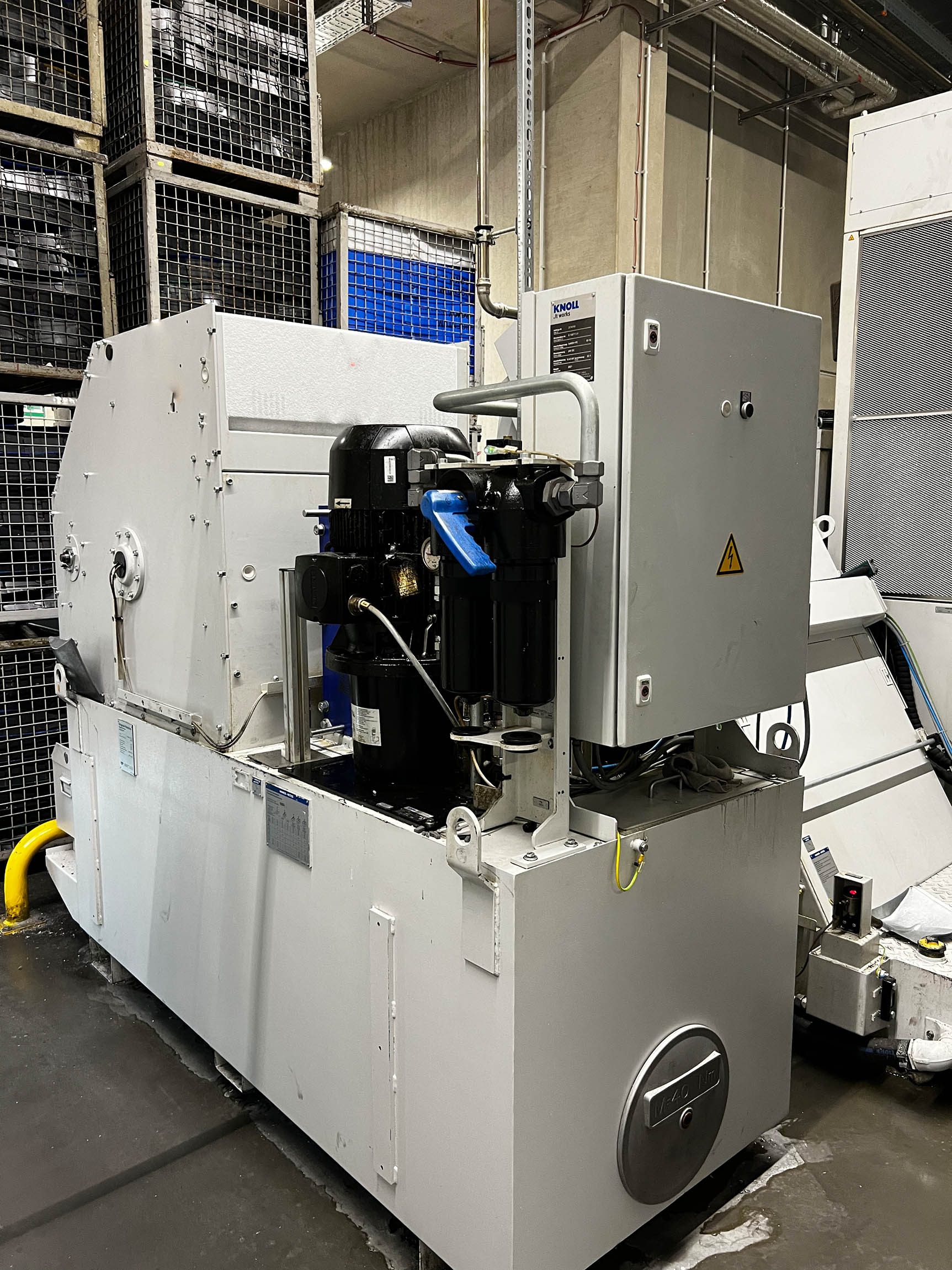

Filtrace chladicího média pomocí kompaktního pásového filtru
Čištění s plným průtokem Horní kompaktní papírový pásový filtr pro emulzi chladicího média
- Jmenovitý průtok 400 Vmln
- Jmenovitá přesnost filtru 25 μm
- Objem nádrže 1,2 m
- Nízkotlaké čerpadlo 200 Vmin při 3 barech
- Vysokotlaké čerpadlo, max. 75 % EO 40 Vmln při 40 bar
- Výměník tepla pro chlazení uhelného prachu prostřednictvím centrálního chladicího systému stroje
Pneumatické ovládání, základní modul
- Pneumatický ovládací systém pro držáky reklamních materiálů nebo upínací prvky
- Měření průtoku – integrovaná funkce odfukování
- Po 2 sondách pro stůl 1 a 2
- Současné měření na straně vkládání u 2 profilových regulátorů pro stůl 1 nebo 2, podle volby - Detekovatelná mezera >/= 0,05 mm, v závislosti na konstrukci zařízení
- Pohodlná diagnostika a nastavení přes SW-HMI
- Zjištěné hodnoty se automaticky aktivují podle výběru zařízení
Detekce zlomení nástroje, indukční
Přídavný ovládací panel, 19 palců
Kódování nástrojů Balluff s čipovým kódováním v držáku nástroje.
PROFIBUS pro automatizaci
| Dodací lhůta | okamžitě |
| Cena | na vyžádání |
